光トランスミッタ：LTA-20は、Radio over Fiber、リモートアンテナ、広帯域RF伝送などの光ファイバを使ったRF信号伝送の光送信機にご利用いただけるモジュールです。低雑音、1550nm帯狭線幅のDFBレーザと広帯域LN変調器を採用しており、直線性に優れた20GHzの変調が可能です。偏波保持(PM)出力バージョンもご利用いただけます（オプション）。また、30GHzレシーバPD-30-Mシリーズと組み合わせてRoFリンクを構成できます。

■特徴

・20GHz帯域幅RoFトランスミッタ
・低RINレーザ光源を使った高ダイナミックレンジ
・アナログ伝送のための高い直線性
・RS-232/USBインターフェース
・広帯域LiNbO3変調器
・RFや熱干渉を防ぐハウジング

■ 用途

・広帯域RoF伝送
・RF/IF信号分配
・Satcomマイクロ波アンテナ信号分配
・EWシステム
・広帯域ディレイラインと信号処理
・レーダシステムキャリブレーション
・位相＆干渉アレイアンテナ

製品データシート



■機能ブロック図


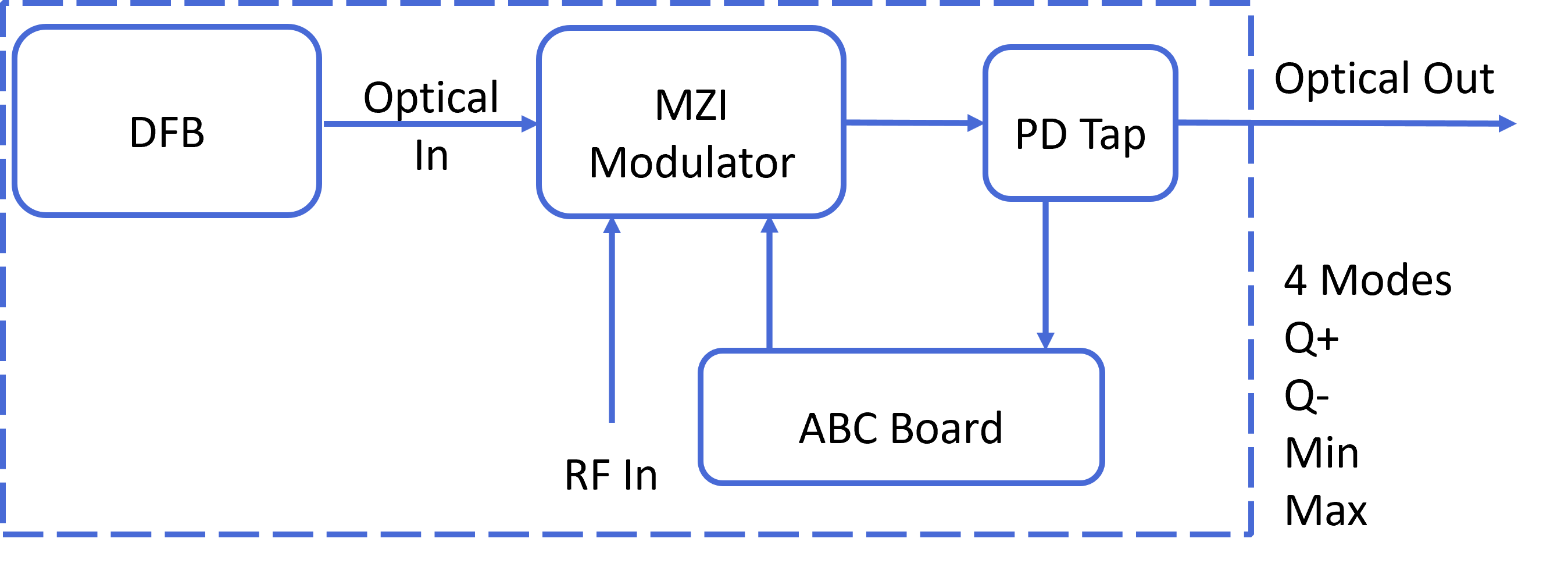

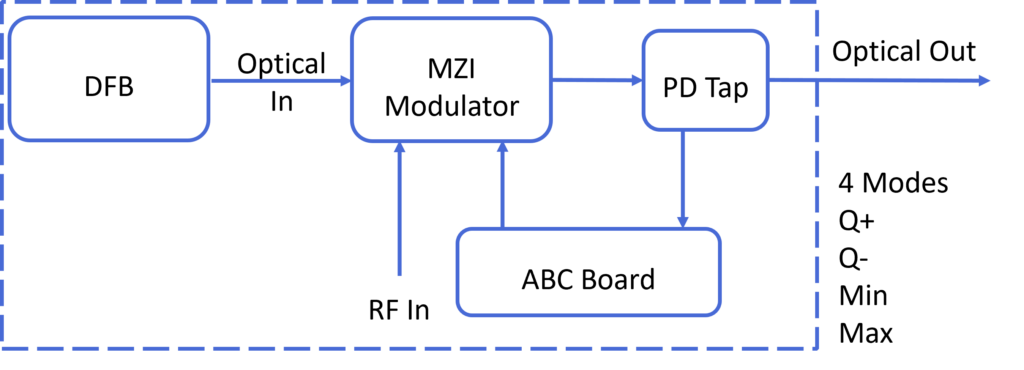

LTA-20-diagram



光トランスミッタ（光送信機）一覧

■ 仕様
　型番 LTA-20
　一般仕様
　動作波長
 1520 – 1610 nm
　レーザ光源
 内蔵DFBレーザ：1550 nm ±10 nm (他の波長や狭線幅<1 MHzも利用できます）
　レーザパワー
 20, 30, 40, 50 mWから選択
　RFリターンロス
 > 15 dB @ 10 GHz; > 10 dB @ 20 GHz
　インピーダンス
 50 Ω
　動作周波数範囲
 DC – 25 GHz
　入力RF電圧
 27 dBm max.
　光出力
 6.5 dBm typ. （20 mW DFBの場合）
　S21帯域幅
 3 dB typ. @ 14 GHz
　変調バイアスモード
 ４自動バイアス制御モード（ソフトウエアによる選択）
　消光比
 25 dB typ.、 >30 dB (HEバージョン）
　Vπ
 7 V typ. @ 10GHz; 5.5 V typ. @ 10 GHz (LDバージョン）
　アナログリンク特性
　IIP3 @ 7 GHz
 32 dBm typ.； 29 dBm typ. (LDバージョン)
　1dB コンプレッションポイント
 16.5 dBm typ. @ 10 GHz、14.5 dBm typ. (LDバージョン）
　機械的仕様
　動作温度
 -30 ~ +60 ℃（標準）
　保管温度
 -60 ~ +90 ℃
　電源
 ±5 V DC, 1 A typ.
　光コネクタ
 FC/APC
　ファイバタイプ
 SMF-28出力; PANDA出力（PMバージョン）
　RF入力コネクタ
 K コネクタ
　DCコネクタ
 4 pin Molex
　アラーム
 LED、バイアスモード状態
　リモート制御
 USB 2.0（ソフトウエア付属）
　サイズ
 220 mm x 119 mm x 27 mm
　メーカ
 Optilab

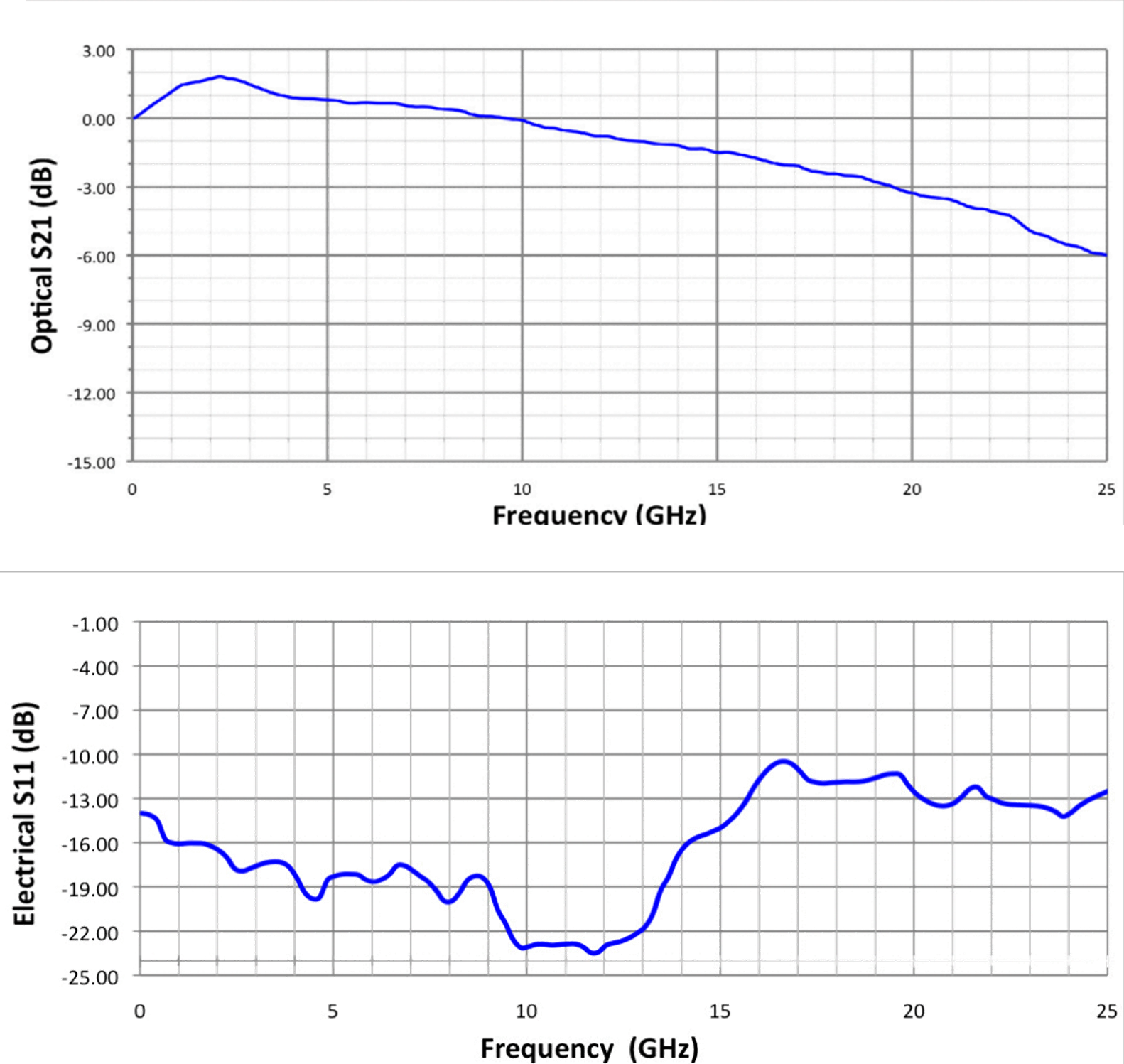

■ S21, S11帯域幅
LTA-20-S21andS11-non-LD_version

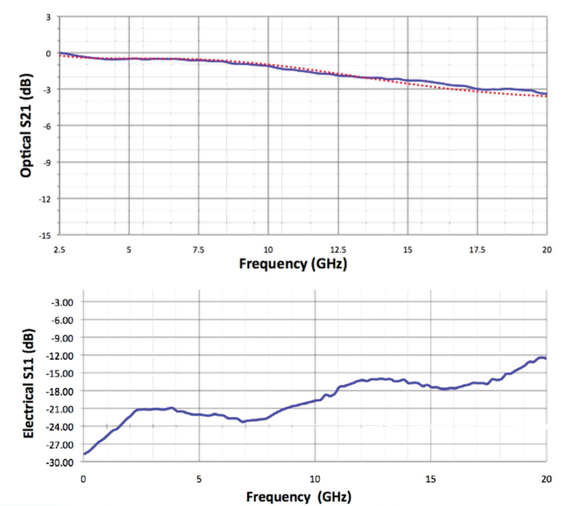

LTA-20-S21andS11-LD_version

標準バージョン

LDバージョン（オプション）

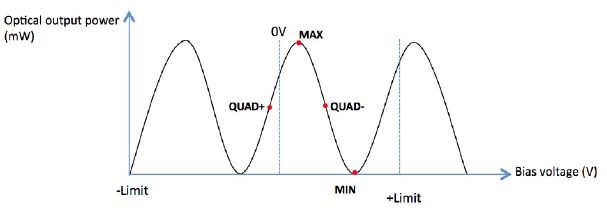

■ バイアスモード（切替可能）

lta-20-4



■ 製品外観＆図面

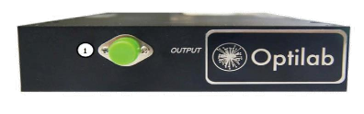

LTA-20-front前面

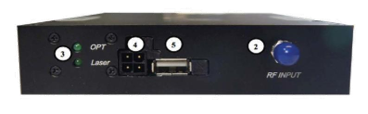

LTA-20-back背面
No. 　説明
1 　光出力ポート
2 　RF信号入力ポート（Kコネクタ）
3 　LEDインジケータ
4 　DC給電ポート（4pin MOLEX）
5 　制御＆モニタポート（USB）

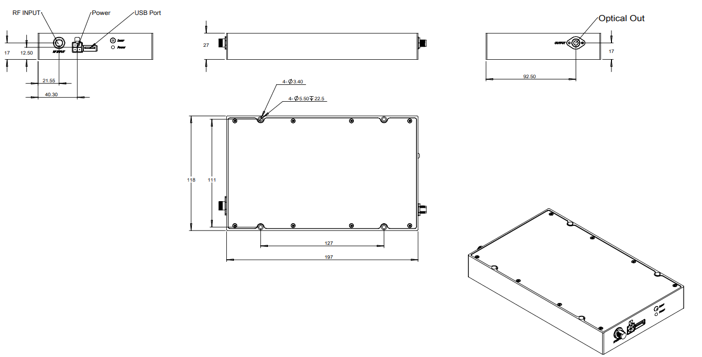

LTA-20-drawing



■ 専用電源（オプション）

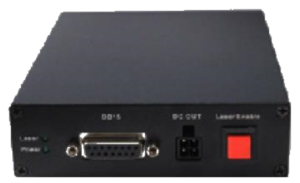

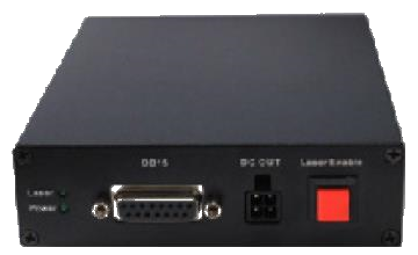

LTA-20-power_supply_front前面

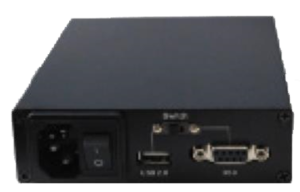

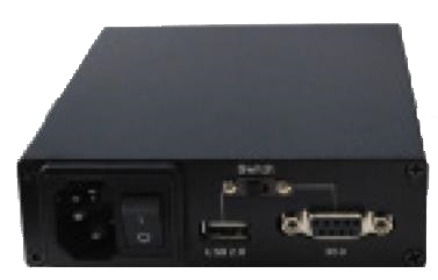

LTA-20-power_supply_back背面

 ■ 電源仕様

　パラメータ 　仕様値
　入力AC電圧 　85～240 V
　入力AC電流 　≦ 0.5 A
　入力AC周波数 　50～60 Hz
　交直変換効率 　≦  85%
　DC出力電流 　4 A max.
　DC出力電圧 　± 5 V
　出力電圧リップル 　≦ 2%
　DCコネクタ 　4pin MOLEX
　信号コネクタ 　DB-9およびUSB2.0
　サイズ 　153 x 115 x 33 mm



■ 注文方法

LTA-20-XX

　XX（複数選択可） 　LD: 低駆動電圧版
　PM: 偏波保持出力
　HE: 高消光比版
