LRS-16は、多チャンネルRoFシステムで使用されるモジュール集積システムで、省スペースやモジュールの一括制御、モニターに役立ちます。16モジュールが収納可能で、光レシーバモジュール以外にもフォトディテクタ、EDFA、VOA、受動部品モジュールなども収納できます。3U筐体で、電源は二重化されており、フロントパネルのLCDディスプレイでモジュールの状態モニターや操作パラメータを確認できます。システムやモジュールのパラメータはイーサネットやRS-485を介してLTS管理ソフトで制御することができます。

■特徴

・16モジュール収納できる3RU
– PR (光レシーバ)
– PD (フォトディテクタ）
– EDFA
– パッシブ(Mux, スプリッタ, VOAなど)
・完全なカスタムRoFシステム
・全モジュールの制御、モニタ用LRS管理ソフト
・RS-485 or イーサネットによるリモート制御

■ 用途

・多重チャネルRoFシステム
・波長多重RoFファイバリンク
・多重衛星アンテナ分配

 lts-16-3u-1
LRS-16

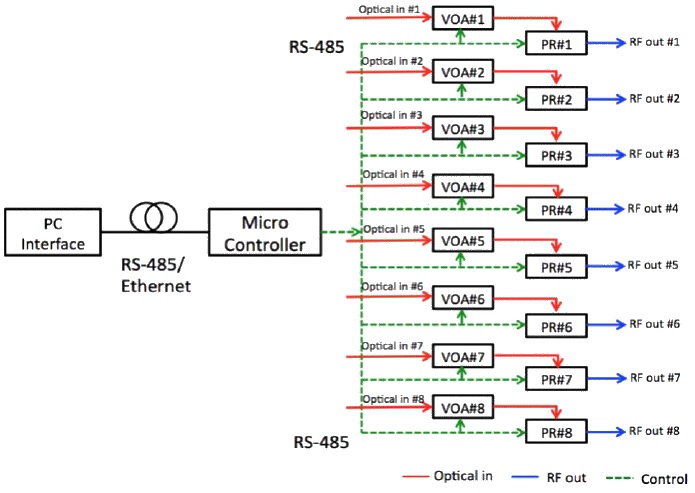

■機能ブロック図例



■ 仕様（データシートPDF)
　型番 LRS-16
　一般的仕様
　動作温度
 20 ~ +55 ℃
　保管温度
 -40 ~ +85 ℃
　動作湿度
 10 ~ 90%　RH (結露しないこと）
　サイズ
 3RU: 11.52″L x 19.00″W x 5.25″H
　電源
 110/240 VAC, 50 – 60 Hz (2 Amax.オプション）
DC電源もご利用いただけます
　機械的仕様
　ローカル
 LED状態表示
　リモート
 Optilabの LRS管理ソフト
　光コネクタ
(→光コネクタとは)
 FC/APC, 他はオプション
　RFコネクタ
 Kタイプ、Vタイプ or SMA（RF仕様に依存）
　リモートインターフェース
 RS-485/イーサーネット
　メーカ
 Optilab
■ 利用できるモジュール
PR SERIES PR-12-M 　　　　　　12 GHz Photoreceiver Module
PR-20-M 　　　　　　20 GHz Photoreceiver Module
PR-23-M 　　　　　　23 GHz Photoreceiver Module
BPR-20-M 　　　 　　20 GHz Balanced Photoreceiver Module
BPR-23-M 　　　 　　23 GHz Balanced Photoreceiver Module
PD SERIES PD-20-M 　　　　　　12 GHz Modulator Driver/RF Amplifier
PD-30-M 　　　　　　20 GHz Modulator Driver/RF Amplifier
PD-40-M 　　　　　　40 GHz Modulator Driver/RF Amplifier
PD-50-M 　　　　　　50 GHz Modulator Driver/RF Amplifier
EDFA SERIES EDFA-PA-M 　　　　　25 dB Gain Pre-Amp EDFA Module, C-band
EDFA-18-LC-M 　　 　18 dBm EDFA Module with Low Current Consumption
PASSIVE, VOA DeMUX-4 　　　　  　4 Channel DWDM Multiplexer, 200 GHz spacing
DeMUX-16 　　　　　16 Channel DWDM Multiplexer, 200 GHz spacing
DeMUX-40 　　　　　40 Channel DWDM Multiplexer, 200 GHz spacing
SPLT-4 　　　　　　　4 Channel Splitter
SPLT-8 　　　　　　　8 Channel Splitter
SPLT-16 　　　　　 　16 Channel Splitter
VOA 　　　　　　　 　Variable Optical Attenuator
