LMC-20はDC – 20GHzのアナログフォトニクス用途に特化した光変調器ボードです。18 GHzの 光強度変調器と４つの異なるモードで動作する自動バイアス制御ボード(ABCボード)を内蔵しています。チューナブルレーザ、狭線幅レーザなどの偏波保持光源出力に対応した変調が可能で、各種の用途のための装置への組み込みに適しています。

■ 特徴

・20 GHz光変調器
・1520nm ~ 1610nmの波長範囲
・自動バイアス制御4モード動作内蔵
・各種のカスタマイズ可能
   －低電圧駆動
   －偏波保持(PM)出力
   －高消光比(>30 dB)
   －広温度特性（-55 ~ +75℃）

■ 用途

・アナログフォトニクス
・20GHz RFoF伝送
・RF/IF信号分配
・衛星通信
・23 Gb/s光通信
・サブナノ秒パルス発生
LMC-20外観
LMC-20外観
 ■ 機能ブロック図

lmb-20-2

■ 仕様（データシートPDF)



 LN変調器の原理
　型番 LMC-20
　一般仕様
　動作波長
 1520 nm ~ 1610 nm
　レーザ
 お手持ちのレーザ
　光入力レベル
 50 mW max.
　RFリターンロス
 > 10 dB @ ≦ 10 GHz
　インピーダンス
 50 Ω
　動作周波数範囲
 10 MHz ~ 25 GHz
　入力RF電圧
 25 dBm max.
　光出力レベル
 ≧ 6.5 dBm （±Qモード）
　S21帯域幅
 15 GHz typ.
　変調バイアスモード
 ４自動バイアス制御モード（ソフトウエアで選択）
　消光比
 ≧ 20 dB, 25 dB typ. ;
>30 dB (HE バージョン）
　変調電圧 Vpi
 7 V typ. @ 10 GHz
　機械的仕様
　動作温度（標準）
 -30 ~ +60 ℃
　動作温度（TQ バージョン)
 -55 ~ +75 ℃
　保管温度
 -60~ +90 ℃
　電源
 ±5 V DC, 2 A max または 100 ~ 240 VAC
　光コネクタ
(→光コネクタとは)
 FC/APC
　ファイバタイプ
 PANDAファイバ入力, SMF-28出力;
PANDAファイバ入出力（PMバージョン）
　RF入力コネクタ
 K コネクタ メス
　電源コネクタ
 ４-pin Molex
　リモートコントロール
 USB 2.0　（含むソフトウエア）
　アラーム
 LED バイアスモード状態
　サイズ
 241 mm x 152 mm x 41 mm
　メーカ
 Optilab

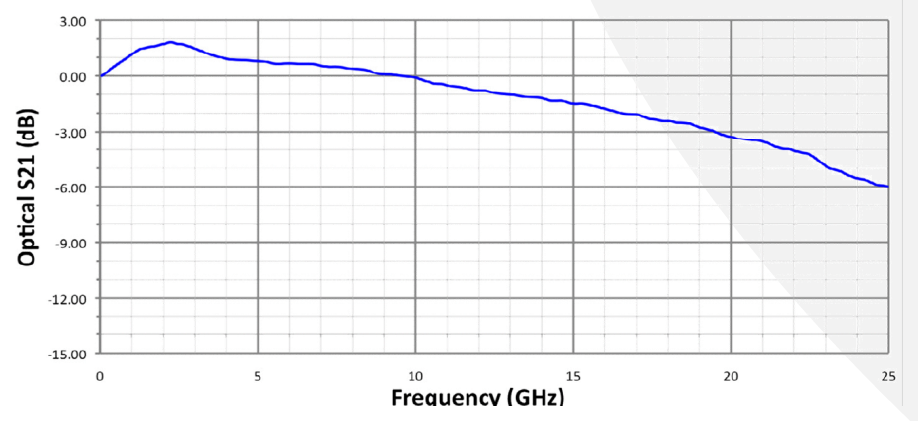

■ S21周波数特性

LMC-20_S21周波数特性

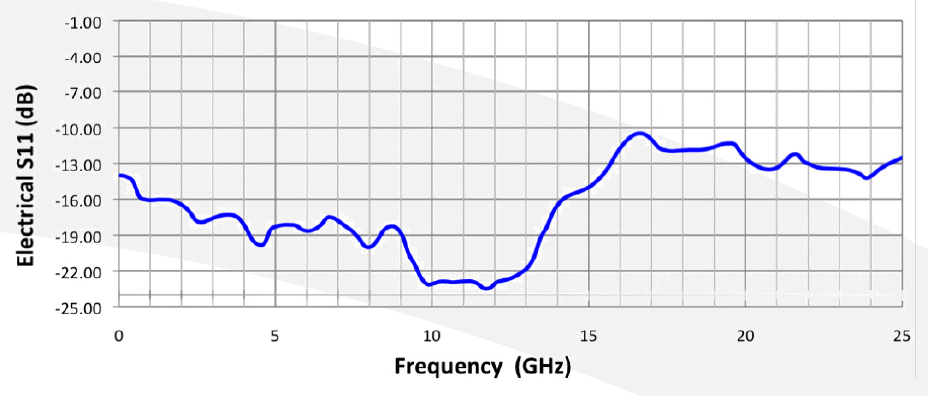

■ S11周波数特性

LMC-20_S11周波数特性



■ バイアス制御モード

lta-20-4
