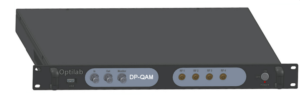

LM-DPQAM-Rは400Gb/s光通信用に設計されたDP-QAM(Dual Polarization－Quadrature Amplitude modulation)変調光トランスミッタで、DFBチューナブルレーザ、4台のDPQAM変調用IQ変調器、４台の広帯域変調器ドライバが組み込まれています。LM-DPQAM-RはQAM変調にも利用できます。また、自動バイアスコントロールボードを内蔵しており、４バイアスモードで長期間安定に動作します。RFゲインはフロントパネルインターフェースやLabVIEWを介して調節できます。
| ■ 特徴
・400Gb/sのビットレート
■ 用途 ・光通信ネットワーク |
|
| ■ 仕様 （データシートPDF） | LN変調器の原理 |
| 型番 | LM-DPQAM-R |
|---|---|
|
一般仕様
|
|
| ビットレート/帯域幅 | 表1.0をご覧ください |
| 内蔵レーザ光源 | 表2.0をご覧ください |
| 外部光入力レベル | +20 dBm max. |
| インピーダンス | 50Ω typ. |
| 光出力 | -1 dBm min. @ 14 dBm 入力 |
| 変調バイアスモード | 自動バイアス制御モード |
| 入力RF電圧範囲 | 250 mV – 750 mV typ. |
| アイクロッシング調節 | 利用可 |
|
機械的仕様
|
|
|
動作温度
|
-10 ℃ ~ +60 ℃ |
|
保管温度
|
-50 ℃ ~ +90 ℃ |
|
電源
|
110/220 V AC, 50/60 Hz |
|
光コネクタ
(→光コネクタとは) |
Diamond ADT-UNI APC |
|
入力ファイバ
|
PANDAファイバ |
|
出力ファイバ
|
SMF-28（標準）, PANDAファイバ（オプション） |
|
RF入力コネクタ
|
K タイプ |
|
リモート制御
|
USB2.0 & LabVIEWソフト（付属） |
|
アラーム
|
バイアスモード状態、過剰温度上昇 |
|
サイズ
|
1RU 482.60(L) x 470.57(W) x 44.00(H) |
|
メーカ
|
Optilab |
表1.0 帯域幅オプション
| Model# | ビットレート | アナログ帯域幅 |
| LM-DPQAM-100-R | 100 Gb/s min. | 15 GHz typ. 各変調器に対して |
| LM-DPQAM-200-R | 200 Gb/s min. | 25 GHz typ. 各変調器に対して |
| LM-DPQAM-400-R | 400 Gb/s min. | 32 GHz typ. 各変調器に対して |
表2.0 レーザ光源オプション
| Model# | レーザ光源 | 波長 | 線幅 |
| LM-DPQAM-R-DC | DFB C-band | 1550 ± 5 nm | 500 kHz typ. |
| LM-DPQAM-R-DL | DFB L-band | 1580 ± 5 nm | 500 kHz typ. |
| LM-DPQAM-R-TC | Tunable C-band | 1527 – 1567 nm | 10 kHz typ.* |
| LM-DPQAM-R-TL | Tunable L band | 1570 – 1608 nm | 10 kHz typ. * |
| LM-DPQAM-R-CL | Tunable C+L band | 1527 – 1608 nm | 10 kHz typ. * |
| LM-DPQAM-R-EL | 外部レーザ | 1250 – 1610 nm | – |
*Intrinsic linewidth
