光アンプ：AMP- FL8001-LBシリーズは、WDMシステムで今後益々重度を増すLバンド用の光ファイバアンプです。1560 ~ 1610nmの広い帯域にわたって高利得、優れた利得平坦性、低雑音特性 を実現いたしました。

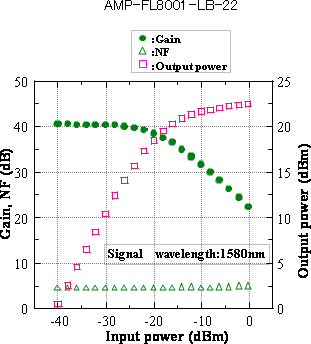

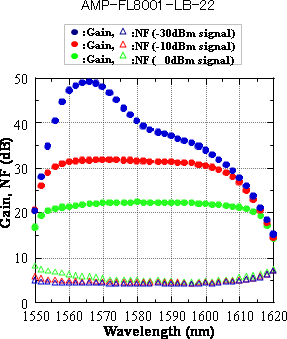

■ 増幅特性例
| ■ 仕様 |
| 型番 |
AMP-FL8001-LB
-22 |
AMP-FL8001-LB
-19 |
AMP-FL8001-LB
-16 |
AMP-FL8001-LB
-13 |
| 信号波長 | 1560 ~ 1610 nm | |||
| 最大出力*1 | >+22 dBm ( >160 mW) |
>+19 dBm ( >80 mW) |
>+16 dBm ( >40 mW) |
>+13 dBm ( >20 mW) |
| 利得*2 | >35 dB | >35 dB | >30 dB | >25 dB |
| 雑音指数*2 | <6 dB | |||
| アンプ制御 | ACC , ALC | |||
| モニター | 光出力パワー、ポンプＬＤ電流、ポンプＬＤ温度、筐体温度 | |||
| 安全機能 | リモートシャットダウンインターロック（オプション） | |||
| 遠隔制御 | RS232C/IEEE488.1(GP-IB) | |||
| 入出力ファイバ | SMF | |||
| 光コネクタ*3 (→光コネクタとは) |
FC/PC | |||
| 動作温度 | 0 ~ 40 ℃ | |||
| 保管温度 | -10 ~ 60 ℃ | |||
| 外形寸法(H*W*D)*4 | 88 x 260 x 350 mm |
|||
| 消費電力 | <30 W | |||
| 重量 | 7 Kg | 5 Kg | ||
| 電源 | AC 100 – 240 V (50/60 Hz) | |||
| メーカ | ファイバーラボ | |||
*1 Input Power: >0 dBm @1580 nm
*2 Input Power: -30 dBm @1580 nm
*3 オプションでAPC研磨、SCコネクタへの変更も可能
*4 突起部含まず
※入出力光アイソレータ内蔵
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
