PDモジュール：InGaAs-PIN-Pigtail-PDMは、アナログCATV伝送用のPDモジュールです。受光波長は1100～1650nmで、75μmの広い受光直径を有しており、SMFピグテイルファイバ付です。
■特徴・受光直径 75μm ■用途・アナログCATV |
 |
| 型番 | InGaAs-PIN-Pigtail-PDM | ||||
| 単位 | Min. | Typ. | Max. | 試験条件 | |
| 絶対最大定格 | |||||
| リバース電圧 | V | – | 30 | – | CW |
| 動作温度 | ℃ | -40 | – | +85 | – |
| 保管温度 | ℃ | -40 | – | +100 | – |
| ハンダ付け温度/時間 | ℃/s | – | – | 260/10 | – |
| 光 & 電気特性 | |||||
| 波長範囲 (λ) | nm | 1100 | – | 1650 | – |
| 暗電流 (Id) | nA | – | 1 | 5 | VR=5V, 25℃ |
| 量子効率 (R) | A/W | 0.85 | – | – | VR=5V, λ=1310nm |
| 飽和光パワー (Psat) | dBm | – | – | 10 | 2.5Gb/s, λ=1310nm, ER=9,BER=10-10, PRBS=223-1 |
| 立ち上がり/立ち下がり時間 (Tr/Tf) | ns | – | 0.1 | – | RL=50Ω |
| リバース電圧 (VR) | V | – | – | 15 | – |
| キャパシタンス (Ct) | pF | – | – | 0.75 | VR=5V |
| リターンロス (RL) | dB | – | – | -45 | – |
| CSO | dB | 60 | – | – | 45~860MHz, HP8591C |
| CTB | dB | 65 | – | – | 45~860MHz, HP8591C |
| C/N | dB | 51 | – | – | 45~860MHz, HP8591C |
| メーカ | O-send Opto-Electronics | ||||

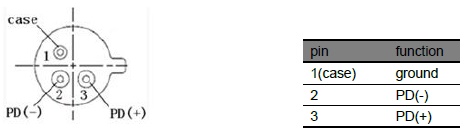

■ピン配置

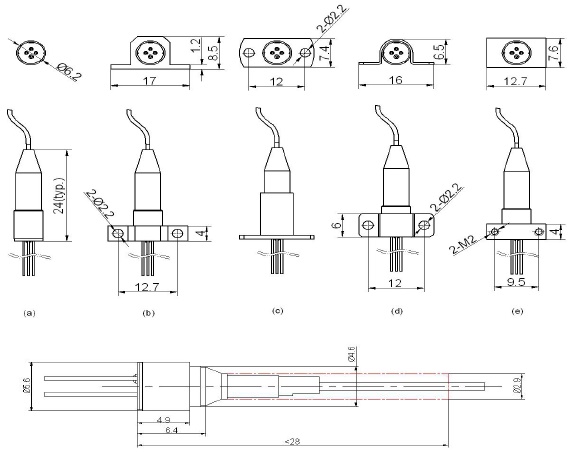

■サドルタイプ
