光変調器：IM-1550-40-PM-HERは、マイクロ波リンク、アンテナリモーティング、RoFなどの用途に使われる低挿入損失の40GHzアナログ光変調器です。低電圧駆動で、直線性、長期安定性に優れ、1525nm ~ 1600nmの波長範囲で使用できます。-20℃ ~ +75℃の広い温度範囲で使用できます。入出力ともにPM光ファイバです。
■ 特徴
IM-1550-40-PM-LIL
・S21 3dB帯域幅≧30GHz
・優れたバイアス回路安定性
・4.5Vの低駆動電圧
・1525nm ~ 1600nmの波長範囲
・ゼロチャープ設計
・3.5dB以下の低挿入損失
・フォトダイオード内蔵
・集積ポラライザ
■ 用途
・40GHz RoF
・アンテナリモーティング
・高周波数光ファイバリンク
・マイクロ波リンク
・計測

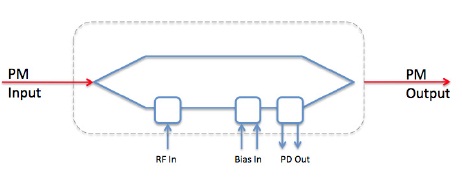

■ 機能ブロック図
| ■ 仕様 | LN変調器の原理 |
| 型番 | IM-1550-40-PM-LIL |
|
技術仕様
|
|
|
入射光パワー
|
100 mW max. |
|
動作波長
|
1525 ~ 1600 nm |
| < 0.1 (ゼロチャープデザイン） | |
|
挿入損失
|
3.2 dB typ., 3.5dB max. |
|
消光比
|
25 dB min. |
| ≦- 45 dB | |
|
S21帯域幅（RFポート）
|
≧30 GHz |
|
S11リターンロス（RFポート）
|
≦10 dB @ 30 GHz |
|
Vπ（RFポート）
|
≦4.5 V typ. @ 1kHz |
|
RF入力パワー
|
27 dBm max. |
|
インピーダンス（RFポート）
|
50 Ω typ. |
|
S21帯域幅（バイアスポート）
|
500 MHz typ.. |
|
Vπ（バイアスポート）
|
≦5 V @ 1kHz |
|
インピーダンス（バイアスポート）
|
> 1MΩ |
|
PD応答性
|
0.001 A/W typ. |
|
機械的仕様
|
|
|
動作温度
|
-20 ~ +75 ℃ |
|
保管温度
|
-40 ~ +95 ℃ |
|
動作湿度
|
0 ~ 90 % 相対湿度 |
|
入射ファイバタイプ
|
PANDA-PM 1550 |
|
出射ファイバタイプ
|
PANDA-PM 1550 |
|
入射コネクタ
|
PM FC/APC or PM FC/UPC |
|
出射コネクタ
|
PM FC/APC or PMFC/UPC |
|
材料
|
LiNbO3 |
|
結晶方位
|
X-cut, Y-propagating |
|
導波路タイプ
|
Ti 拡散導波路 |
|
バイアスポートコネクタ
|
2 Pins |
|
タップPDコネクタ
|
2 Pins |
|
RFポートコネクタ
|
V コネクタ |
|
ファイバ保護
|
900μm チューブ |
|
サイズ（ブーツを含む）
|
5.00″ x 0.60″ x 0.40″ |
|
メーカ
|
Optilab |

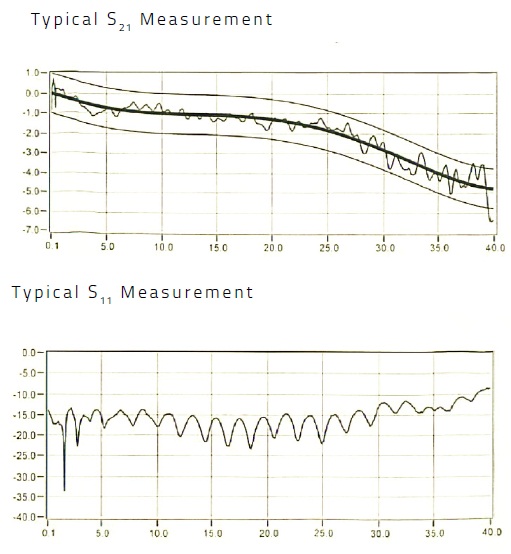

■ 標準的試験結果

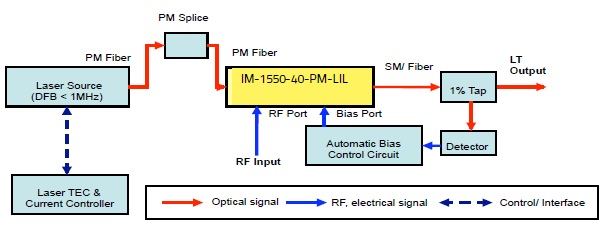

■ 使用方法
