FWDMパワーモニタは、オンラインで光パワーをモニターできます。1310/1490/1550nmの波長のうち１波を分波してPDで光パワーを測定します。
■用途・FTTH |
 |
■仕様
| パラメータ | 値 |
| 動作波長(nm) | 1310, 1490, 1550 |
| 動作帯域幅(nm) | 1310±40, 1490±40, 1550±40 |
| 透過/反射波長(nm) | ご要求により対応いたします |
| PD応答性(mA/mW) | ≧0.85 (Typ. 0.90) |
| PD暗電流(nA) | ≦1.0 |
| 透過帯域挿入損失(dB) | ≦0.8 (0.60 Typ.) |
| 反射帯域挿入損失(dB) | ≦0.6 (0.40 Typ.) |
| 透過地域アイソレーション(dB) | ≧30 |
| 反射帯域アイソレーション(dB) | ≧15 |
| ダイレクティビティ(dB) | ≧55 |
| リターンロス(dB) | ≧50 |
| PDL(dB) | ≦0.1 |
| 挿入損失温度依存性(dB/℃) | ≦0.005 |
| 許容光パワー(mW) | 500 |
| 動作温度(℃) | -5 ~ +70 |
| 保存温度(℃) | -40 ~ +85 |
| サイズ(mm) | φ3.5 x L26, φ5.5 x L26, または ご要求 |
| メーカ | Opneti communications |
■パッケージ

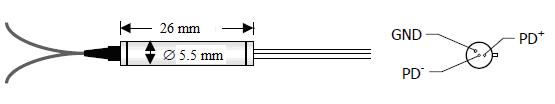

●通常サイズ
●ミニサイズ
