光ファイバアンプ：EYDFA-40は、Er/Ybドープダブルクラッドファイバを用いたCW出力10Wの高出力光アンプです。信号光を通常のEDFAで一旦増幅後、EYDFAで2段増幅することにより-25dBmの低信号レベルでも40dBmの出力に増幅することができます。
■ 用途
・スーパーコンティニウム光発生
・光パルス増幅
・ライダー
・空間光通信

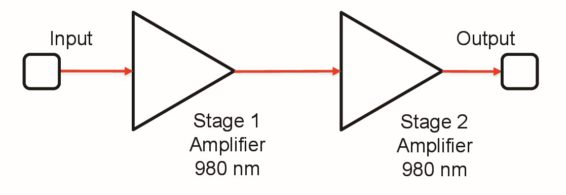

■ 機能ブロック図
| ■ 仕様 |
光ファイバアンプとは？| 型番 | EYDFA-40 |
|
技術的仕様
|
|
|
動作波長範囲
|
C-バンド, 1540 nm – 1570 nm |
|
光出力
|
+40 dBm |
|
信号利得 @ 0dBm
|
40dB max. |
|
入力信号レベル
|
-6 ~ +6 dBm: -25 dBm ~ 0 dBm (前段増幅付） |
| 5.0 dB typ. | |
| 34 dB min. | |
| 0.15 dB max. | |
|
入出力ファイバタイプ
|
SMF-28 |
|
機械的仕様
|
|
|
動作温度
|
0 ~ ＋50 ℃ |
|
保管温度
|
-30 ~ +70 ℃ |
|
電源
|
80 – 240 V, 43 – 63 Hz AC |
|
消費電力
|
100 W max. |
|
制御方式
|
ACC |
|
モニター
|
光出力、ポンプLD 電流、ケース温度 |
|
インターフェース
|
RS-232 |
|
表示
|
光出力、ポンプLD 電流、温度 |
|
保護
|
ポンプLDオーバーヒートアラーム、キーロックスイッチ |
|
光入力コネクタ
(→光コネクタとは) |
FC/APC, FC/UPC, SC/APC, SC/UPC |
|
光出力コネクタ
|
ベアファイバ（コネクタ 又はオプション） |
|
サイズ
|
3RU: 19″ x 14.5″ x 4.5″ |
|
メーカ
|
Optilab |
