DFBレーザ光源：DFB-4-Bは、一般的な研究室用に設計されたベンチトップタイプのDFB(Distributed Feedback)レーザ光源で、最大4つの波長のレーザを搭載できる信頼性とコストパフォーマンスの高いDFBレーザ光源です。O-band, C-band（標準）の他、Lバンド(カスタム）からも波長を選択することができ、Telcordia認定のレーザで構成されています。また、DFBレーザの動作温度と駆動電流はマイクロコントローラによって正確に制御され、出力パワーと波長の安定性が一定に保たれています。タッチスクリーンLCDディスプレイやオプションのUSBインターフェイスを使用して、レーザ駆動電流と波長を調整することでDFB出力パワーを制御することができます。
■特徴・最大4波長のDFB光源 ■用途 ・DWDMネットワーク |
 |

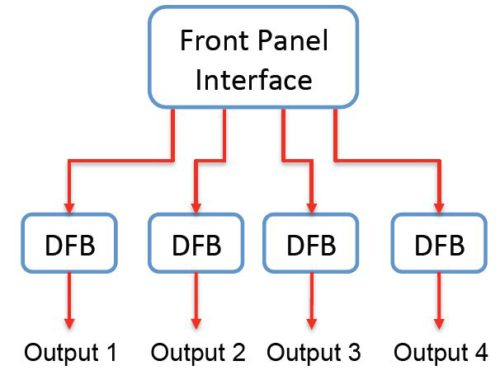

■機能ブロック図
| 型番 | DFB-B |
| 技術的仕様 | |
| DFBﾚｰｻﾞ数 | 最大4コ/ユニット |
| 利用可能波長範囲 | すべてのC-band DWDM波長 Lバンドカスタム 1310 ± 5 nm、 1510 ± 5 nm、1600 ± 5 nm |
| 波長安定性カスタマイズ | ± 0.05 nm |
| 波長可変範囲 | ± 1.0 nm |
| 光出力 | 10mW, 20mW, 40mW, 50mW (選択波長によります) |
| 出力安定性 | ± 0.1 dB @ 8hours |
| 波長安定性 | ± 5 pm @8hours |
| レーザ線幅 | 2 MHz typ. |
| 狭線幅 | < 1MHz DFBも可能です |
| サイドモード抑圧比 | 45 dB typ. |
| 光アイソレータ | 30 dB min. |
| 相対強度雑音 | -145 dB/Hz max. |
| 偏光消光比 | 20dB typ. (PANDAファイバ使用） |
| 調節機能と出力 | |
| チャンネル出力コントロール | ON/OFF |
| DFB出力 | 最大 6 dB |
| DFB波長可変 | 中心波長 ± 1.0 nm |
| 機械的仕様 | |
| 動作温度 | 10 ~ ＋50 ℃ |
| 保管温度 | -10 ~ +70 ℃ |
| 動作湿度 | 0 ~ 85 % RH |
| 電源 | 80~240V, 43~63Hz AC or 40~58V DC（オプション） |
| 消費電力 | 50W max. |
| サイズ（インチ） | ベンチトップ: 16″x 13.5″x 6.5″ |
| 制御/モニター | LD電流、出力、レーザ波長 |
| インターフェース | RS-232 via USB コネクタ |
| 制御/モニター | LD電流、レーザ波長 |
| 光コネクタ (→光コネクタとは) |
FC/APC （他はオプション） |
| 光ファイバタイプ | SMF-28(標準）、 PANDA（PM出力） |
| メーカ | Optilab |

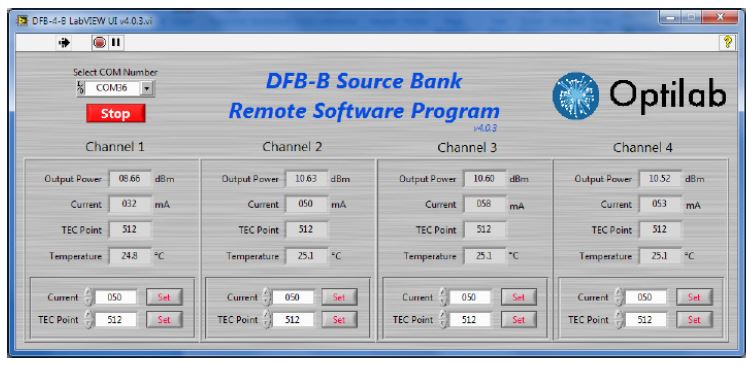

■Labviewインターフェース

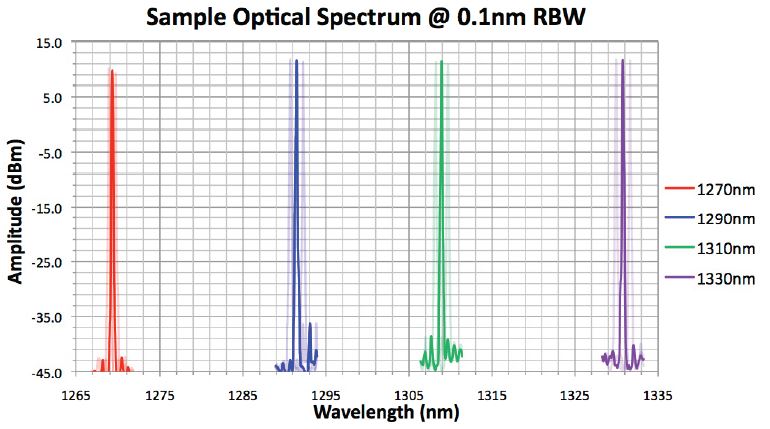

■スペクトル
