光アンプ：AMP-FL8021-CLB-xシリーズは、Ｃ+Ｌ両バンドに対応した光ファイバアンプです。広い波長範囲にわたって高利得、優れた利得平坦性、低雑音特性を実現した光アンプです。
|
|
 AMP-FL8021-CLB-22 |

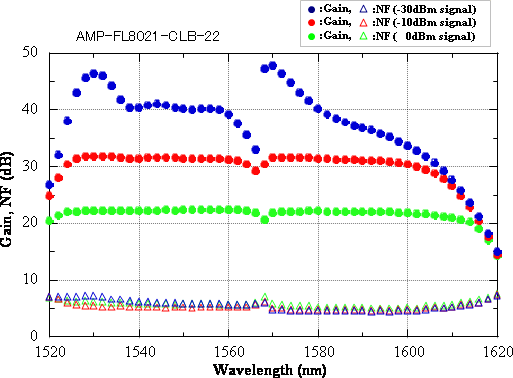

■ 増幅特性例
| ■ 仕様 |
光ファイバアンプとは？| 型番 | AMP-FL8021-CLB -22 |
AMP-FL8021-CLB -19 |
AMP-FL8021-CLB -16 |
AMP-FL8021-CLB -13 |
| 信号波長 | 1530 ~ 1560 nm , 1570 ~ 1610 nm | |||
| 最大出力*1 | >+22 dBm ( >160 mW) |
>+19 dBm ( >80 mW) |
>+16 dBm ( >40 mW) |
>+13 dBm ( >20 mW) |
| 利得*2 | >35 dB | >35 dB | >30 dB | >25 dB |
| 雑音指数*2 | <7dB | |||
| アンプ制御 | ACC , ALC | |||
| モニター | 光入出力パワー、ポンプＬＤ電流、ポンプＬＤ温度、筐体温度 | |||
| 安全機能 | リモートシャットダウンインターロック（オプション） | |||
| 遠隔制御 | RS232C/IEEE488.1(GP-IB) | |||
| 入出力ファイバ | SMF | |||
| 入出力コネクタ*3 (→光コネクタとは) |
FC/PC | |||
| 動作温度 | 0 ~ 40 ℃ | |||
| 保管温度 | -10 ~ 60 ℃ | |||
| 外形寸法*4 | 88(H) x 430(W) x 350 (D) mm | 88 (H) x 260 (W) x 350 (D) mm | ||
| 消費電力 | <50 W | <30 W | ||
| 重量 | 7 Kg | |||
| 電源 | AC 100 – 240 V (50/60 Hz) | |||
| メーカ | ファイバーラボ | |||
*1 Input power: >0 dBm @1550 nm,1580 nm
*2 Input power: -30 dBm @1550 nm,1580 nm
*3 オプションでAPC研磨、SCコネクタへの変更も可能
*4 突起部含まず
※入出力光アイソレータ内蔵
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
