BRLD-1550は、電界吸収(Electro-Absorption: EA)変調器とDFBレーザを同一チップ上で一体化した光通信用光源です。動作波長1530~1565 nm、出力5 mW以上で、10 Gb/sのデジタル光伝送に用いられます。ハーメチックシールされたバタフライパッケージに、TEC、サーミスタ、モニタフォトダイオード光アイソレータを内蔵し、高品質な性能を確保しています。また、出力ファイバとして通常のSMF以外に、偏波保持ファイバ(PMF)、その他特殊ファイバの選択も可能です。Telcordia GR-468-CORE規格に準拠しています。

■特徴

・変調帯域幅:10 GHz以上
・量子井戸(MQW)DFBレーザダイオード
・動作波長:1530 ~ 1565 nm
TEC, サーミスタ, モニタPD内蔵
・ハーメチックシールバタフライパッケージ

■用途

・10 Gbit/s デジタル光通信
・DWDM/CWDMトランスポンダ
・SONET/SDHラインおよびクライアント・トランスポンダ

BoxOptronics_EML-1550-10G

半導体レーザとは?

光通信用光源製品一覧

■仕様

最大定格:

パラメータ

記号

条件

Min.

Typ.

Max.

単位

保管温度

TS

-40

85

°C

動作時ケース温度

Top

-20

70

°C

最大出力パワー

PF

CW

5

mW

順方向電流

IF

CW

150

mA

LD逆方向電圧

VLR

CW

2

V

変調器順方向電圧

Vm

CW

-5

1

V

モニタPD順方向電流

IFPD

1

mA

モニタPD逆方向電圧

VRPD

10

V

電気-光学特性 (レーザ温度:25):

パラメータ

記号

条件

Min.

Typ.

Max.

単位

ONレベル変調器電圧

VO

-0.7

0

V

しきい値電流

ITH

CW, Vm=V0

15

30

mA

動作電流

IOP

40

100

mA

波長分散ペナルティ

dP

*1

2.0

dB

順方向電圧

VF

CW, If=Iop

1.4

2.0

V

変調電圧振幅

VPP

2

2.6

V

ON-OFF消光比

REXT

*2

10

dB

出力波長

λP

*2

1530

1565

nm

サイドモード抑圧比

SMSR

CW

35

dB

立下り時間

tR

20 to 80%*2

20

25

ps

立上り時間

tF

20 to 80%*2

20

25

ps

モニタPD電流

Im

CW,
IFIOP, Vm=Vo,
VDR5V

40

1100

μA

モニタPD暗電流

ID

VDR5V

2

100

nA

モニタPDキャパシタンス

CT

VDR5V

2

15

pF

TEC電流

ITEC

TL = 25 °C,
TC = 70 °C

1.0

A

TEC電圧

VTEC

TL = 25 °C,
TC = 70 °C

2.4

V

TEC消費電力

PC

CW,
IFIOP,
VmVO,

TC(OP)
-20 ~ +70°C

2.4

W

サーミスタ抵抗

RTH

TC(OP) +25°C

9.5

10.5

サーミスタB定数

B

3270

3450

3630

K

トラッキングエラー

TE

CW,
IFIOP,
VmVO,

TC(OP)
-20 ~ +70°C

-0.5

+0.5

dB

入力インピーダンス

ZIN

50

Ω

高周波リターンロス

S11

f5GHz 50Ωテストセット,
VmVO,
I
FIOP

8

dB

f10GHz 50Ωテストセット,
VmVO,
I
FIOP

5

dB

カットオフ周波数

S21

-3dB帯域幅
50Ωテストセット,
Vm VO

0.5Vpp,
IFIOP

10

GHz

相対強度雑音

RIN

CW,
出力光パワー: 5mW

-120

dB/Hz

アイソレーション

IS

TC(OP)
-20 ~ +70°C

25

35

dB

注:

*19.95328 Gbit/s, PRBS2231IbIOPVmVO/(VOVPPV, 波長分散1600 ps/nm,
ビットエラー率1×1010TLDTset

*29.95328 Gbit/s, PRBS2231IFIOPVmVO/VOVPPV

ピッグテール仕様:

パラメータ

説明

ファイバ種類

SMF or PMF

ジャケット

900μmφルースチューブ

ピッグテール長

1.0 ± 0.1 m

コネクタ種類

FC/APC

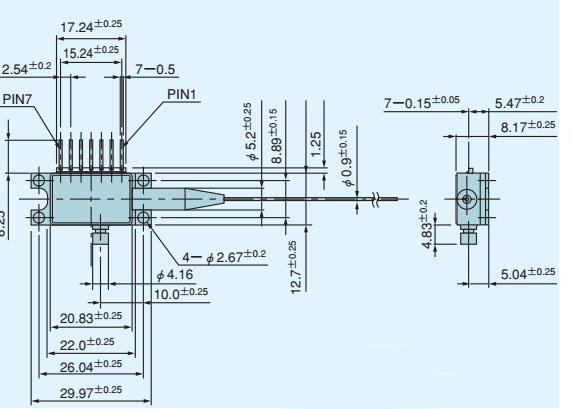

■図面
EML-1550-10G drawing

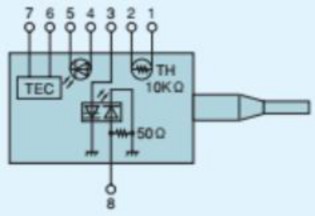

■ピン配置
EML-1550-10G pin assignment

PIN

説明

1

サーミスタ

2

サーミスタ

3

LDバイアス (カソード) (–)

4

モニタPD (アノード) (-)

5

モニタPD (カソード)(+)

6

TEC (+)

7

TEC (–)

8

変調RF入力 ()

■注文方法

BRLD

-XXX

-XX

-XX

-XX

波長 (nm)

出力光パワー (mW)

ファイバ種類

コネクタ種類

1530: 1530 nm
1550: 1550 nm
その他

05: 5 mW
10: 10 mW

SM : SMF
PM : PMF

FA : FC/APC
SA : SC/APC
NO: なし

例: BRLD-1550-10SM-FA (波長: 1550nm、出力光パワー: 10mW、ファイバ: 偏波非保持SMF、コネクタ: FC/APC)
