BPR-40-U-Mは、2800 V/Wの高差動ゲインを特徴とする40 Gb/sバランスフォトレシーバモジュールで、43 Gbit/s DPSK通信に利用できます。このレシーバは２つの導波路を集積化したPIN-PDとリミティングアンプ（LA)を備えており、600 mVの差動出力電圧スイングを実現しています。内蔵MCUとUSBインターフェースにより入力光パワーをモニターしており、最適な差動出力信号が得られるように各光パスに対して閾値電圧を調節します。また、トータルスキューが10 ps以下になるように光と電気的パスのバランスをとっています。

■特徴

・USBパワー＆コントロール
・差動RF出力
・調節可能高ゲインTIA
・閾値のリモート制御
・低スキュー

■ 用途

・低ノイズ伝送システム
・トランスポンダー＆ラインカードデザイン
・43 Gbit/s DPSK通信システム
・OC-768/STM-256システム

 bpr-23-m-1jpg
BPR-40-U-M

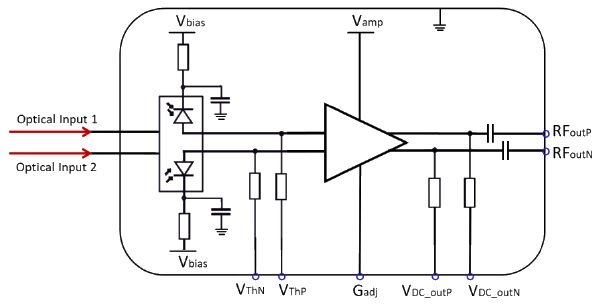

■ 機能ブロック図

■ 仕様（データシートPDF)

　型番 BPR-40-U-M
　一般仕様
　動作波長範囲
 1530 ~ 1630 nm
　光入力レベル
 -10 ~ +4 dBm
　S21 3 dB 帯域幅
 37 GHz typ.
　ビットレート 40 Gb/s typ.
　変換ゲイン
 2800 V/W typ., 2000 V/W min.
30 dB typ.
　PDL
 0.4 dB typ.
　低周波カットオフ
 100 kHz max.
　感度
 -8 dBm typ.
　作動電圧スイング
 600 mV typ.
　パルス幅
 25 ps typ., 26 ps max.
　スキュー
 10 ps max.
　閾値電圧セッティング範囲
 -3 V ~ +3 V
　機械的仕様
　動作温度
 0 ℃ ~ +60 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 5% ~ 85 % 相対湿度
　電源
 5 V DC (Via USB)
　消費電力
 1 W typ.
　制御インターフェース
 USB
　ハウジングサイズ
 150 mm x 150 mm x 30 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC
　光ファイバ
 SMF-28
　RF出力コネクタ
 Kタイプ, 雌型、差動
　メーカ
 Optilab
