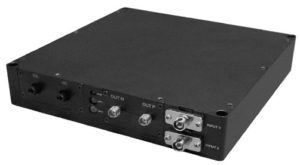

BPR-20-Mは、20GHzバランス光レシーバモジュールです。単一５V電源で動作し、バランス光検出や43Gbit/s DQPSKレシーバなどの用途にすぐに利用できます。差動リニアトランスインピーダンス/可変ゲインアンプを備え、手動と自動の両モードでゲインコントロールできます。手動モードでは、1200 V/Aのリニア変換ゲインとなります。自動モードは、最大700 mVの差動電圧出力を一定に保持します。また、フロントエンド光復調器の閉ループ制御のためのピークディテクタ出力を備えています。バランスシグナルパス間5ps以下のトータルスキューにより優れた電気及び光位相伝搬特性を実現しています。

■ 特徴

・ デュアル光入力、差動RF出力
・ ACカップリングのための内蔵DCブロック
・ 理想に近いマッチング応答
・ 高いコモンモードリジェクション比
・ 極低スキュー
・ 自動/手動ゲインコントロールモード
・ 入力プロテクション

■ 用途

・ 最大20 GHzのバランスリニアレシーバ
・ 20GHzアナログRFリンク
・ 43 Gbit/s DQPSKレシーバ
・ 低ノイズリニア伝送システム
■ 仕様　（データシートPDF）
型番 BPR-20-M
　一般仕様
　最適動作波長
 1280 ~ 1620 nm
　光入力レベル
 -15 ~ +4 dBm
　S21 3 dB 帯域幅
 20 GHz typ.
　フォトダイオード応答性
 0.7 A/W @ 1550 nm
　TIA差動ゲイン
 50 ~ 5000
　変換ゲイン
 3000 V/W typ.
30 dB typ.
　光 PDL @ 1550 nm
 0.5 dB max.
　PDバイアス電圧
 +3.3 V
　出力リターンロス
 10 dB @ 11GHz
7 dB @ 22.5 GHz
　動作モード
 MGC: 固定ゲイン　& AGC: 出力振幅調節
　作動電圧スイング
 1200 mV max.
　カップリング
 AC カップル
　パルス幅
 22 ps typ., 25 ps max.
　スキュー
 5 ps typ., 20 ps max.
　機械的仕様
　動作温度
 0 ℃ ~ +60 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源
 5 V
　消費電力
 500 mW typ.
　ハウジングサイズ
 162 mm x 112 mm x 33 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC or LC/APC
　光ファイバ
 SMF-28
　RF出力コネクタ
 SMA, 差動
　メーカ
 Optilab
