光変調器バイアス制御ボード：BCB-1は光強度変調器の動作点を一定に保つためのコンパクトな制御ボードです。OEM用のコンパクトなデザインで、Q+, Q-, Min., Max.の４モードで長期間安定に動作できます。

■ 特徴

・Q+, Q-, Min., Max. バイアスセッティングモード
・パワー＆モニター用USB 2.0インターフェース
・PD電流イン、DCバイアスアウト用4-Pin コネクタ
・全てのMZI光変調器に適合
・オンボードPD（オプション）

■ 用途

・アナログ光変調
・全帯域幅RoF伝送
・RF/IF信号分配
・衛星通信
・光通信

 bcb-1-1

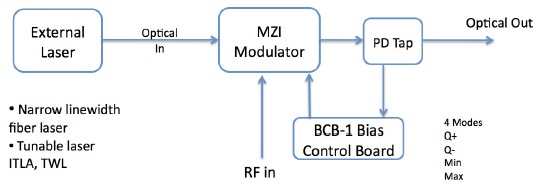

■　機能ブロック図

bcb-1-2

■ 仕様

 LN変調器の原理
   型番 BCB-1
　一般仕様
　変調器タイプ
 マッハツェンダー変調器
　バイアス制御原理
 小信号ディザリング
　バイアス出力インピーダンス
 100 Ω
　バイアス出力電圧
 ±10 V
　変調器電圧 Vpi 範囲
 3 – 8 V
　リモートモニター & 出力
 USB 2.0
　機械的仕様
　動作温度
 -10 ℃ ~ +60 ℃
　保管温度
 -60 ℃ ~ +90 ℃
　動作湿度
 85 %
　電源
 5 V , 100 mA typ.
　アラーム
 LED DC パワー状態
　サイズ
 132 mm x 26 mm x 8mm
　メーカ
 Optilab

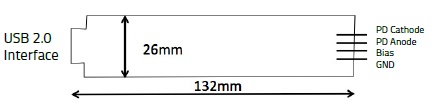

■　寸法図

bcb-1-3

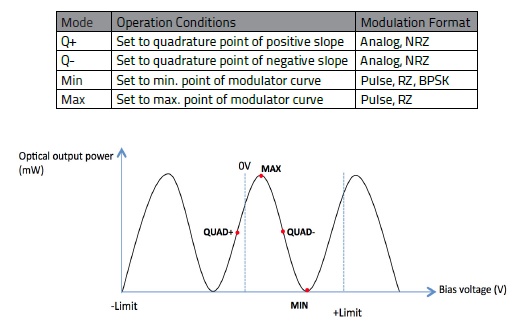

■　バイアス制御モード

bcb-1-4
