APR-3-MはRoF、アンテナリモーティング、RF信号のファイバ伝送などの用途に設計された3GHｚ帯域幅の光レシーバモジュールで、20,000Ωの高ゲインインピーダンスが特徴です。APDを使用していますので-26dBmの低入力パワーまで受信できます。7 GHzの有効帯域幅とRS-232によりユーザによる状態監視が可能です。RoF用光トランスミッタモジュールLTシリーズと組み合わせればRF信号のファイバ伝送を超広帯域で行うことができます。
■ 特徴
APR-3-M
・単一光入力、差動出力
・集積トランスインピーダンスアンプ
・7 GHzの有効帯域幅
・-26.5dBmの高感度
・C&Lバンドの動作波長
・RS-232による状態モニタリング
■ 用途
・広帯域RoF @ 1310nm or 1530-1610nm
・７GHｚまでのアナログリンク
・広帯域ディレイライン、信号処理
・位相、干渉アンテナアレイ
・低ノイズ伝送システム
■ 機能ブロック図
| ■ 仕様 | フォトディテクタとは？ |
| 型番 | APR-3-M |
|
一般仕様
|
|
|
フォトダイオード波長範囲
|
1530 nm – 1610 nm or 1310 nm |
|
動作帯域幅
|
750 MHz – 3 GHz |
|
光入力レベル
|
-3 dBm max. |
|
変換ゲイン
|
> 20000 V/W |
| ±1.5 dB | |
|
ＡＰＲ応答性
|
1020 V/W @ 1310 nm typ. 1080 V/W @1550 nm typ. 960 V/W @ 1610 nm typ. |
|
入力パワー
|
-30 dBm @ 750MHz, 16.3 dBm |
| 2.4 GHz min., 2.5 GHz typ. | |
|
S22特性
|
12 dB (130MHz – 6 GHz) 7 dB (130 MHz – 8 GHz) |
| 27 dB min. | |
|
出力カップリング
|
ACカップル |
|
ＡＣトランスインピーダンス
|
1200 Ω @ 750 MHz, Single-end |
|
最大出力電圧スイング
|
550 mV |
|
最大オーバーロード
|
-5 dBm typ. |
|
最大光入力パワー
|
-9 dBm ~ -10 dBm |
|
機械的仕様
|
|
|
動作温度
|
-5 ℃ ~ +75 ℃ |
|
保管温度
|
-40℃ ~ +85 ℃ |
|
電源
|
+12 V DC |
|
光コネクタ
(→光コネクタとは) |
FC/APC |
|
RF出力コネクタ
|
SMAコネクタ 雌, 50 Ω |
|
ローカルアラーム LED
|
入力パワー（オプション） |
|
リモートアラーム
|
RS-232（標準） |
|
サイズ
|
90 mm x 70 mm x 18 mm |
|
アクセサリー
|
110 V – 240 V AC アダプタ & ケーブル |
|
ハウジング
|
アルマイト |
|
メーカ
|
Optilab |

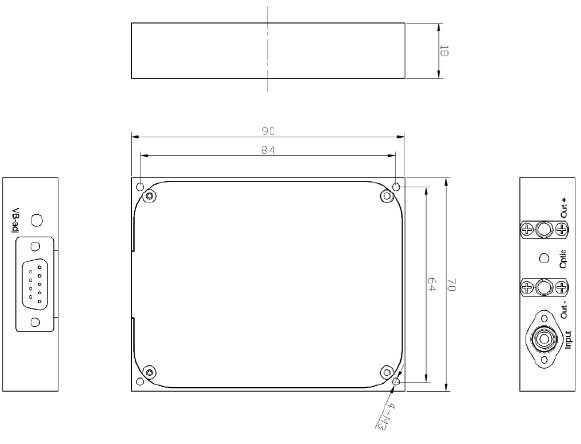

■ 寸法図

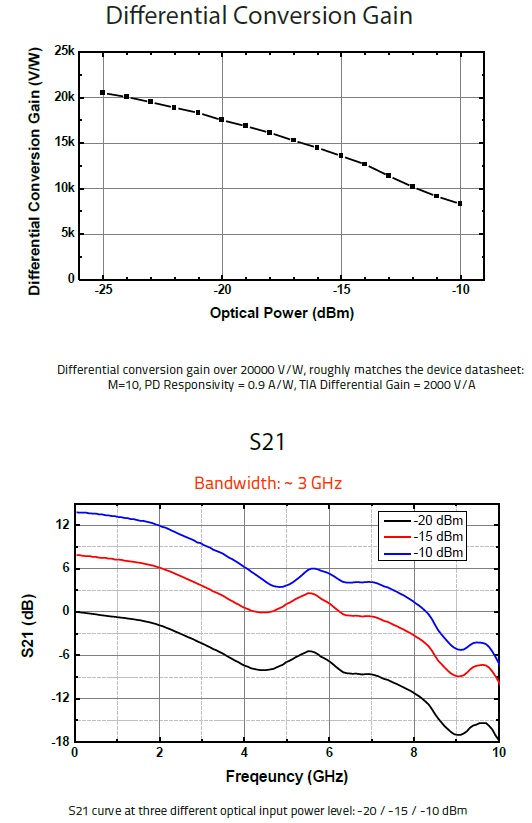

■ 特性例
