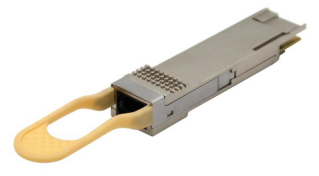

200G QSFP-DD SR8 NRZ 100mは、複数のマルチモードファイバで2倍の100Gイーサネット100GBASE-SR4リンク用に設計されており、850nmの波長を使用して最大100mの伝送距離をサポートします。
| ■特徴・ホットプラグ対応QSFP-DDフォームファクタ ・QSFP-DD MSA規格に準拠 ・IEEE 802.3bm 100GBASE-SR4規格に準拠 ・8チャンネル全二重通信トランシーバモジュール ・200Gb/sの総ビットレートをサポート ・8チャンネル850nmVCSEL ・8チャンネルPIN-PD ・レシーバとトランスミッタ間はCDR回路を使用 ・CDRバイパスをサポート ・4Wの最大消費電力 ・最大リンク長70m(OM3 MMF),100m(OM4 MMF) ・シングルMTP/MPOレセプタクル ・デジタル診断機能内蔵 ・動作温度0~70℃ ・シングル3.3V電源 ・RoHS-6準拠 |
 |
■仕様
製品型番: GQD-MPO201-DSR4C
| パラメータ | 単位 | Min | Typ | Max |
| データレート//各ライン | Gbps | – | 25.78125 | – |
| 消費電力 | W | – | – | 4 |
| ビットエラーレート | – | – | 5E-5 | |
| 保管温度 | ℃ | -20 | – | 85 |
| 動作温度 | ℃ | 0 | – | 70 |
| 湿度(結露無きこと) | % | 5 | – | 95 |
| トランスミッタ | ||||
| 中心波長 | nm | 840 | 850 | 860 |
| RMSスペクトル幅 | nm | – | – | 0.6 |
| 平均送信パワー/各ライン | dBm | -8.4 | – | 2.4 |
| 光変調振幅(OMA)/各ライン | dBm | -6.4 | – | 3 |
| 消光比 | dB | 3 | – | – |
| レシーバ | ||||
| 中心波長 | nm | 840 | 850 | 860 |
| OMAにおける受信感度 | dBm | – | – | -5.2 |
| 平均パワー/各ライン | dBm | -10.3 | – | 2.4 |
| 反射率 | dB | – | – | -12 |
| LOSアサート | dBm | -30 | – | – |
| LOSディアサート-OMA | dBm | – | – | -7.5 |
| LOSヒステリシス | dB | 0.5 | – | – |
| データシート | ||||
| メーカ | Gigalight | |||
