PDモジュール：2.5Gb/InGaAs-PIN-TIA-PDMは、FTTH、SONET、SDH用のTIA内蔵PDモジュールです。受光波長は1100～1650nmで、データ速度2.5Gb/s、SMFピグテイルファイバ付です。
■特徴・トランスインピーダンスアンプ（TIA)内蔵 ■用途・Ethernet |
 |
PDとは？| 型番 | 2.5Gb/InGaAs-PIN-TIA-Pigtail-PDM | ||||
| 単位 | Min. | Typ. | Max. | 試験条件 | |
| 絶対最大定格 | |||||
| リバース電圧 | V | – | 30 | – | CW |
| 動作温度 | ℃ | -40 | – | +85 | – |
| 保管温度 | ℃ | -40 | – | +100 | – |
| ハンダ付け温度/時間 | ℃/s | – | – | 260/10 | – |
| 光 & 電気特性 | |||||
| 電源電圧 (Vcc) | V | 3.0 | 3.3 | 5.5 | – |
| 電源電流(Icc) | mA | 38 | 43 | 48 | No load, Vcc=3.3V |
| 出力電圧 (差動) | mV | – | 160 | 250 | Pin=-26dBm, R1=100Ω |
| 波長範囲 (λ) | nm | 1100 | – | 1650 | – |
| 飽和光パワー (Psat) | dBm | ０ | – | – | 2.5Gb/s, λ=1310nm, ER=9,BER=10-10, PRBS=223-1 |
| 暗電流 (Id) | nA | – | – | 1 | – |
| 応答性 (R) | A/W | 0.80 | – | – | λ=1490nm, M=1 |
| -3dBm帯域幅 (BW) | GHz | 1.4 | – | – | RL=50Ω |
| 感度 (Sen.) | dBm | – | – | -23 | 2.5Gb/s, λ=1310nm, ER=9, BER=10-10, PRBS=223-1, |
| メーカ | O-send Opto-Electronics | ||||

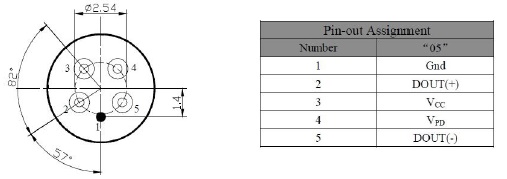

■ピン配置
■サドルタイプ
