LDモジュール：2.5G/1310nm FPレーザモジュールは、CATVやデータ伝送用の2.5Gbps, 1310nm FP（ファブリー・ペロー）型LD（レーザダイオード）モジュールです。同軸型パッケージで、ビッグテールタイプとレセプタクルタイプの2種類があります。光出力１mW(Typ.)です。
■特徴・MQW 1310nm FP LD ■用途・CATV伝送 |
 |
| 型番 | 2.5G/1310-FP-LDM | ||||
| 単位 | Min. | Typ. | Max. | 試験条件 | |
| 最大定格 | |||||
| リバース電圧 | V | – | – | 2 | CW |
| 動作温度 | ℃ | -40 | – | +85 | – |
| 保管温度 | ℃ | -40 | – | +100 | – |
| ハンダ付け温度/時間 | ℃/s | – | – | 260/10 | |
| 光 & 電気特性 | |||||
| 中心波長(λc) | nm | 1290 | 1310 | 1330 | – |
| 閾値電流(Ith) | mA | – | 5 | 15 | 1310nm, 25℃ |
| スペクトル幅(Δλ） | nm | – | 1 | 2 | CW, Ith+20mA |
| 出力(P) | mW | – | 1.0 | 2.0 | CW, Ith+20mA, 1310nm |
| 動作電圧(Vop) | V | – | 1.1 | 1.5 | CW, Ith+20mA |
| 立上がり/立下がり時間(Tr/Tf) | ns | – | – | 0.1 | CW, Ith+20mA |
| モニタ電流(Im) | mA | 0.1 | 0.7 | – | CW, Ith+20mA |
| 光アイソレーション(Iso) | dB | 30 | – | – | 25℃ |
| メーカ | O-send Opto-Electronics | ||||
注2：出力ファイバは、SMF-28e+、長さ1mです。それ以外をご希望のの場合はご指定ください。

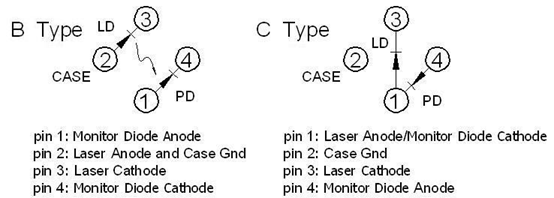

■ピン配置

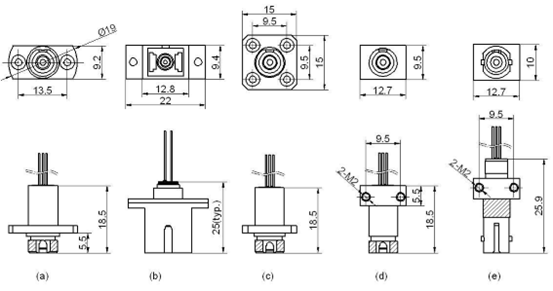

■サドルタイプ

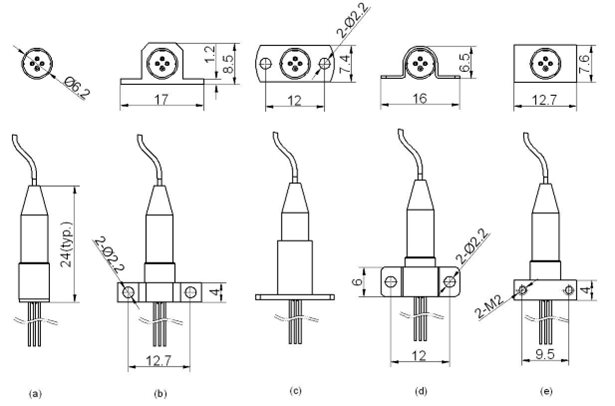

・ピッグテールタイプ
・ピッグテールタイプ
■注文方法
OLD-3-1-1-2-1-①-②-③-④
| ① | ② | ③ | ④ |
| サドルタイプ | 入力タイプ | コネクタタイプ | ピン配置 |
| 1: A 2: B 3: C 4: D 5: E |
R: レセプタクル P: ピッグテール |
FA: FC/APC FC: FC/PC ST: ST/PC SC: SC/APC |
B: type B C: type C |
