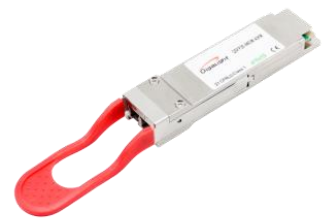

100GE/OTU4 QSFP28 ER4 Lite DML 40kmは、100Gイーサネット100GBASE-ER4、4WDM-40およびOTN OTU4リンクをデュプレックスシングルモードファイバで使用するために設計されています。 LWDM波長(1295.56nm、1300.05nm、1304.58nm、1309.14nm)使用して最大40km(FECあり)の伝送距離をサポートします。
| ■特徴 ・ホットプラグ対応QSFP28フォームファクタ ・QSFP MSA規格に準拠 ・IEEE 802.3ba 100GBASE-ER4規格に準拠 ・10G 4WDM-40 MSA規格に準拠 ・OTN OTU4標準に準拠 ・4チャンネル全二重通信トランシーバモジュール ・100Gb/sの総ビットレートをサポート ・4チャンネル冷却LAN-WDM DML ・4チャンネルAPD-ROSA ・レシーバとトランスミッタ間はCDR回路を使用 ・3.8Wの最大消費電力 ・最大リンク長30km(FECなしSMF) ・最大リンク長40km(FECありSMF) ・二重LCレセプタクル ・動作温度0~70℃ ・シングル3.3V電源 ・RoHS-6準拠 |
 |
■仕様
製品型番: GQS-SPO111-ES4C
| パラメータ | 単位 | Min | Typ | Max |
| データレート//各ライン | Gbps | – | 25.78125 | – |
| 消費電力 | W | – | 3.5 | 3.8 |
| 保管温度 | ℃ | -20 | – | 85 |
| 動作温度 | ℃ | 0 | – | 70 |
| 湿度(結露無きこと) | % | 5 | – | 85 |
| ラインごとの波長 | L0(nm) | 1294.53 | 1295.56 | 1296.59 |
| L1(nm) | 1299.02 | 1300.05 | 1301.09 | |
| L2(nm) | 1303.54 | 1304.58 | 1305.63 | |
| L3(nm) | 1308.09 | 1309.14 | 1310.19 | |
| トランスミッタ | ||||
| 平均送信パワー/各ライン | dBm | -2.5 | – | 6.5 |
| 光変調振幅(OMA)/各ライン | dBm | 0.5 | – | 6.5 |
| 消光比 | dB | 4.5 | – | – |
| レシーバ | ||||
| OMAにおける受信感度 | dBm | – | – | -18.5 |
| 平均パワー/各ライン | dBm | -20.5 | – | -7 |
| LOSアサート | dBm | – | -26 | – |
| LOSディアサート-OMA | dBm | – | -24 | – |
| LOSヒステリシス | dB | 0.5 | – | – |
| データシート | ||||
| メーカ | Gigalight | |||
