平行光相関計(ROC : Row Optical Correlator)は、超小型で堅牢なシングルショットオートコリレータです。製品名が示すように、とても簡単に使うため、レーザビームに合わせるために特別に設計されています。位置ずれが起きないため校正や微調整は不要で、持ち運びも簡単です。そして、とても堅牢です。それらの利点に加えて、オートコリレータ ROCは優れた特性と正確な測定機能を有しています。オートコリレータ ROCは、波長とパルス幅に応じて適応する製品群を用意しております。
■特徴・コンパクトサイズ |
 |
■仕様
| モデル | FC | FS | PS1 | PS3 | PS5 | PS10 | |
| パルス幅範囲(fs) | 5~150 | 20~500 | 50~1000 | 100~3500 | 150~5000 | 300~10000 | |
| 波長範囲(nm) | 480~2100 | 800~2100 | |||||
| 測定許容範囲 | 80kHz sith synchronization / 40kHz without | ||||||
| 入力パルス繰り返し | Hz~GHz | ||||||
| 入力パルスエネルギー(nJ) | シングルショット | 標準 >1000 / 低エネルギーオプション >10 | |||||
| 1 MHz | 標準 >10 / 低エネルギーオプション >0.5 | ||||||
| 1 GHz | 標準 - / 低エネルギーオプション >0.05 | ||||||
| 入力偏光 | 直線水平または垂直 | ||||||
| 検出 | CMOS 12 Bit, 3 Mpx, 72 dB | ||||||
| PCインタフェース | USB 3.1 または GigE | ||||||
| レーザビーム位置(mm) | 30 ~ | ||||||
| サイズ(mm) | 55 x 56 x 265 | 55 x 56 x 195 | |||||
| メーカ | Femto Easy | ||||||
■ソフトウェア

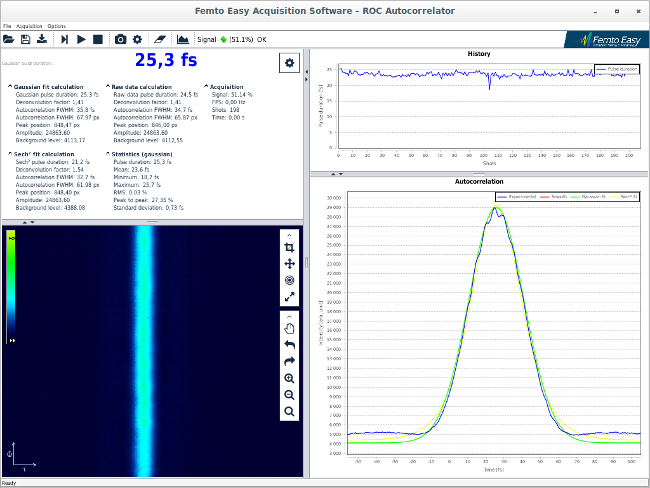

| Femto Easyソフトウェアは、ユーザフレンドリーで直感的に使用できるように設計されています。タッチスクリーンとも互換性があり、LinuxでもWindowsでも動作します。また、PC、タブレット、スマートフォンによる装置の遠隔制御も可能です。使用環境に応じて個別にカスタマイズに応えることもできます。 |  |
■測定例
 |

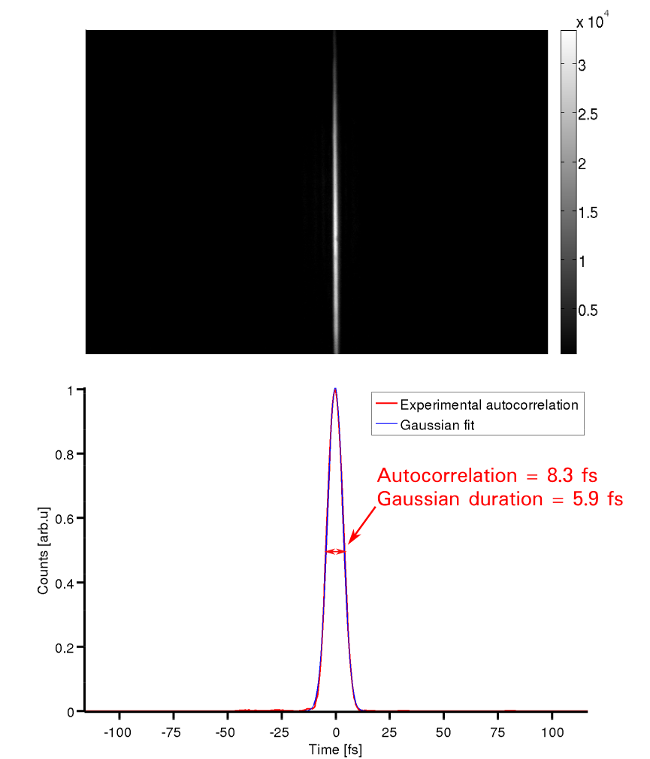

ROC FC-700を使用。
上の画像 : 空間分解された自己相関トレースの生の画像 下のグラフ : 分析された自己相関トレースが空間座標にわたって積分されました。実験データ(赤)はガウス関数(青)で近似されています。自己相関トレースのFWHMは8.3 fsで、対応するガウスパルス幅は5.9 fsです。 |
 |

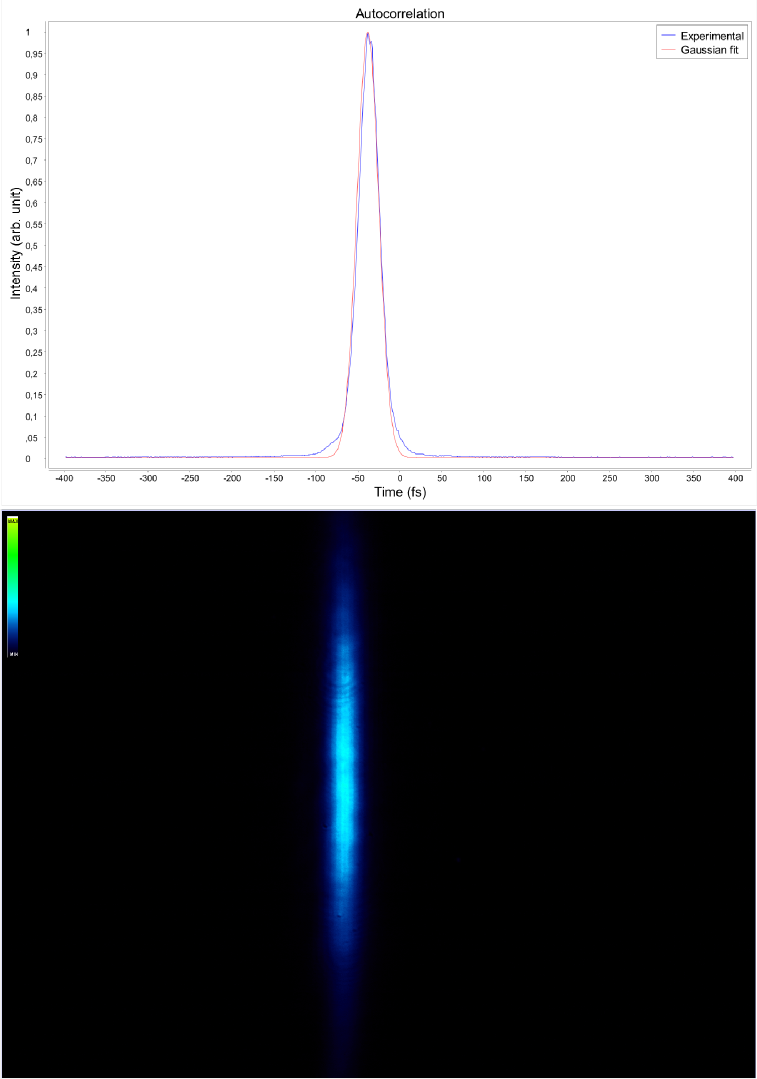

ROC FC-400を使用。 LCARのフェムト秒Ti：Sapphレーザ上のグラフ : 分析された自己相関トレースが空間座標にわたって統合されたものです。実験データ(青)はガウス関数(赤)で近似されています。自己相関トレースのFWHMは21.5 fsで、対応するガウスパルス幅は30.4 fsです。下の画像 : 空間分解された自己相関トレースの生の画像。測定に使用された平均電力は62 MHzの繰り返し率でわずか20 mWでした。これは、この条件では、1パルスあたり0.3 nJでクリーンな測定値が得られることを意味します。 |
