BeamProは、短軸・長軸の直径やビーム角のリアルタイム抽出など、様々なレーザ光線の情報を計測できます。ユーザフレンドリーなソフトウェアは一般的な通信プロトコルを使用しているため、様々な環境に柔軟に導入することができます。また、いくつかのモデルは、ネットワークを通して遠隔スクリーンから制御することが可能なので、より多くの条件での計測が可能になります。オプションで190~1100nmの波長帯で使用でき、11mmまでのビーム径をカバーできるので、多種多様なレーザ光線に適応します。さらに、集束ビーム測定用に2.2μmという小さなピクセルをもつ高解像度モデルも提供しております。

■特徴

・コンパクトデザイン
・チップ位置をマーカー表示
・利用可能な2種の波長範囲
・減光フィルター利用可
・Cマウント
・センサのカスタムオーダー可能
・ウィンドウレスオプション可

■仕様

【集束ビーム測定用の高分解能モデル】

モデル BP 6.4 BP 7.5 BP 7.6 BP 13.9
波長範囲(nm) 350~1100
190~1100 (UVオプション)
センササイズ(mm) 5.6 x 4.2 7.4 x 4.9 7.4 x 5.5 13.1 x 8.7
センサフォーマット 1/2″ 1/1.8″ 1/1.7″ 1″
解像度 2560 x 1920
5 Mpx		 3072 x 2048
6 Mpx		 4000 x 3000
12 Mpx		 5472 x 3648
20 Mpx
ピクセルサイズ(μm) 2.2 2.4 1.85 2.4
最小ビーム径(φ1/e2, μm) 18 20 15 20
最小フレームレート 15 59 31 18
露光時間(ms) 0.031~2745 0.008~30000 0.010~30000 0.067~30000
検出 CMOS 12 Bit, 60 dB CMOS 12 Bit, 73 dB CMOS 12 Bit, 70 dB CMOS 12 Bit, 72 dB
PCインタフェース USB 3.1
同期式 Yes
サイズ(mm) 36.1 x 39 x 46.1
メーカ Femto Easy

【コリメートビーム測定用の大型センササイズモデル】

モデル BP 8.7 BP 11.7 BP 11.11 BP 14.10
波長範囲(nm) 350~1100
190~1100 (UVオプション)
センササイズ(mm) 8.4 x 7.1 11.2 x 7.0 11.2 x 11.2 13.8 x 10.35
センサフォーマット 2/3″ 1/1.2″ 1″ 1.1″
解像度 2448 x 2048
5 Mpx		 1920 x 1200
2.3 Mpx		 2048 x 2048
4.2 Mpx		 4096 x 3000
12.3 Mpx
ピクセルサイズ(μm) 3.45 5.86 5.5 3.45
最小ビーム径(φ1/e2, μm) 28 48 45 28
最小フレームレート 35 41 40 10
露光時間(ms) 0.031~30000 0.02~3900 0.04~500 0.022~30000
検出 CMOS 12 Bit, 71 dB CMOS 12 Bit, 70 dB CMOS 12 Bit, 58 dB CMOS 12 Bit, 72 dB
PCインタフェース USB 3.1
同期式 Yes
サイズ(mm) 36.1 x 39 x 46.1
メーカ Femto Easy

■ソフトウェア

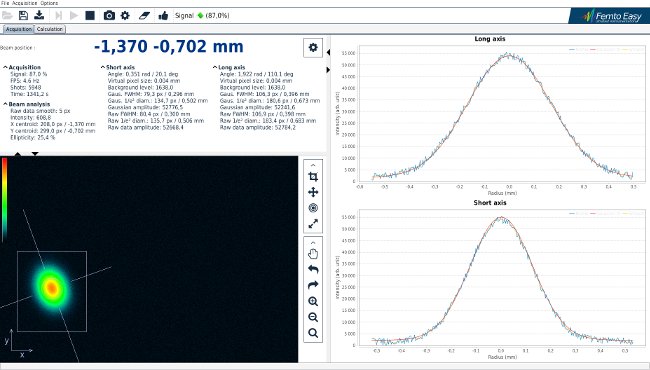

・レーザ光線入射情報

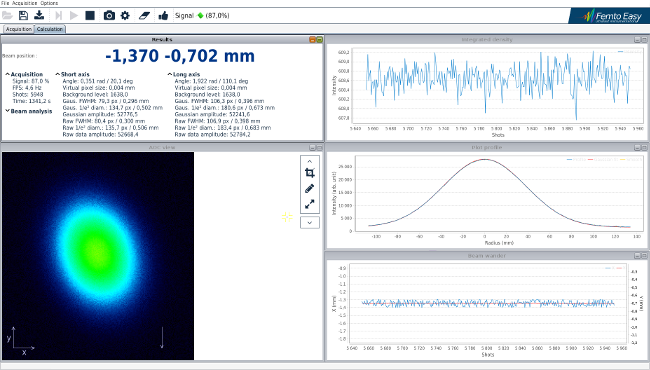

・パラメータ計算
