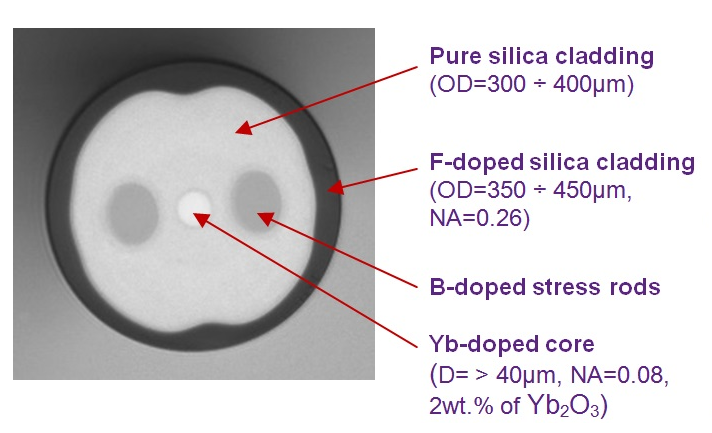

Ybドープダブルクラッドファイバ(PM) テーパーシェイプ(YDF-DC-40/400-PM-TPRシリーズ)は、非常に高いパワーをクラッドにポンプした際に、パワー低下なしに動作するように設計されています。主な構造は、信号入力用にシングルモード端(標準寸法は8/80 µm)、信号出力とポンプ入力用に非常に広いモード領域端(標準寸法は40/400 µm)という構成になっています。オールシリカのダブルクラッドファイバ構造により、400µmという太いファイバ端部ながら簡単に研磨が行えます。Yb高濃度ドープファイバをベースにした短いテーパ長のため、出力側の回折限界でのビーム品質とともに、業界最高レベルの非線形効果の閾値(最大0.5 MW)を有しております。

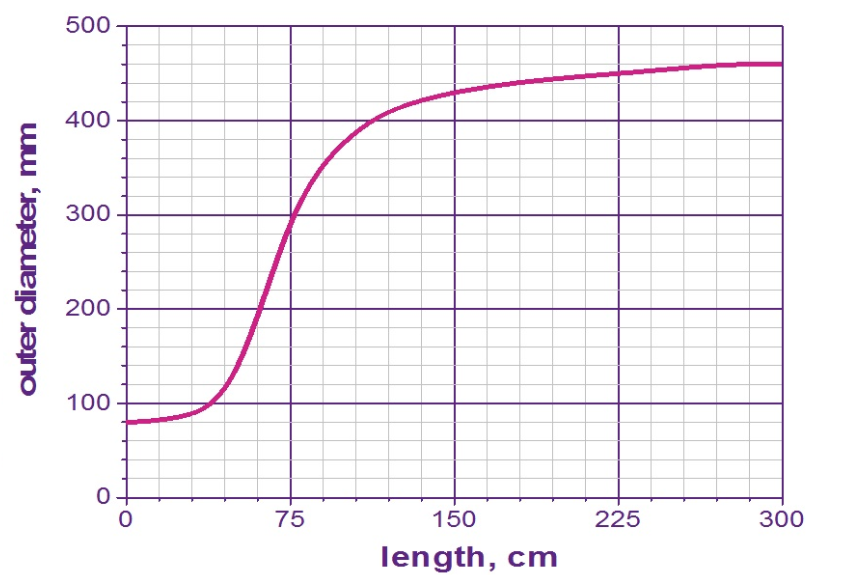

■ファイバ長におけるクラッド径の分布
光ファイバとは？| 型番 | YDF-DC-40/400-PM-TPR | |
| 信号入力端 | 信号出力/ポンプ入力端 | |
| コア径(µm) | 9 ± 1 | > 40 |
| クラッド径(µm) | 90 ± 10 | 450 ± 50 |
| カットオフ波長(µm) | < 1.0 | – |
| MFD(µm) | 10.0 ± 2.0 | > 20 (標準 25~30) |
| コアNA | 0.085 ± 0.01 | |
| クラッドNA | > 0.26 | |
| クラッド形状 | PANDA (セカンドクラッドはFドープシリカ) | |
| クラッド吸収(dB/m) | > 4 (915nm) | |
| クラッド吸収(dB/m) | > 15 (976nm) | |
| クラッドバックグラウンドLoss(dB/km) | < 50 (1150nm) | |
| フォトダークニングレジスタンス | Al2O3-SiO2 Ybドープファイバと比較して > 20倍 | |
| メーカ | FORC Photonics | |
