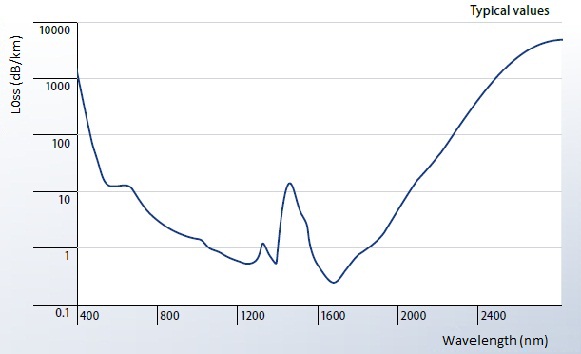

Leoni社（独）では、可視ー赤外用マルチモードファイバとして低OHイオン濃度のステップインデックス型石英ファイバをご提供しています。使用できる波長範囲は400～2400nmです。、コア径40～1500μmとサイズが豊富で、被覆も単層アクリレート、２層アクリレート、ポリイミド、ナイロンジャケット、Tefzelジャケットの5種類から選択できます。センサーシステム、分光計測、光医療、レーザなどさまざまな用途に応じて最適なファイバをご選択いただけます。
 |
 |
■ 仕様 |
 光ファイバとは？ |
| 型番 | VIS-IR SIF-コア径/クラッド径/被覆材 | |||||||||
| コア径(μm）±2% | 200 | 200 | 365 | 400 | 400 | 500 | 600 | 800 | 1000 | 1500 |
| クラッド径(μm）±2% | 240 | 280 | 400 | 440 | 480 | 550 | 660 | 880 | 1100 | 1650 |
| NA (→NAとは) |
0.22（標準）/0.1 ~ 0.4（オプション） | |||||||||
| – | 被覆は以下の5種類からからご選択ください | |||||||||
| 単層アクリレート被覆（使用温度範囲：-40 ~ 85℃/オプション 150℃） | ||||||||||
| 被覆径(μm）±3% | 400 | 450 | 550 | 560 | 660 | 700 | 840 | 1000 | 1300 | 1850 |
| 2層アクリレート被覆（使用温度範囲：-40 ~ 85℃/オプション 150℃） | ||||||||||
| 被覆径(μm）±3% | 400 | 500 | – | – | – | – | – | – | – | – |
| ポリイミド被覆（使用温度範囲：-190 ~ 385℃/短時間 400℃） | ||||||||||
| 被覆径(μm）±3% | 265 | 305 | 425 | 465 | 505 | 575 | 685 | – | – | – |
| アクリレート被覆＋ポリイミドジャケット（使用温度範囲：-40 ~ 85℃） | ||||||||||
| ジャケット径(μm）±5% | 600 | 600 | 800 | 800 | 800 | 1000 | 1000 | 1300 | 1600 | 2000 |
| シリコーン被覆＋ETFEジャケット（使用温度範囲：-40 ~ 150℃） | ||||||||||
| ジャケット径(μm）±5% | 600 | 600 | 800 | 800 | 800 | 1000 | 1000 | 1300 | 1500 | 2250 |
| 型番 | VIS-IR SIF-コア径/クラッド径//被覆材 | ||||||||
| コア径(μm）±2% | 40 | 50 | 60 | 90 | 100 | 100 | 100 | 105 | 200 |
| クラッド径(μm）±2% | 125 | 125 | 125 | 125 | 110 | 120 | 140 | 125 | 220 |
| NA | 0.22（標準）/0.1 ~ 0.4（オプション） | ||||||||
| – | 被覆は以下の5種類からからご選択ください | ||||||||
| 単層アクリレート被覆（使用温度範囲：-40 ~ 85℃/オプション 150℃） | |||||||||
| 被覆径(μm）±3% | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 345 |
| 2層アクリレート被覆（使用温度範囲：-40 ~ 85℃/オプション 150℃） | |||||||||
| 覆径(μm）±3% | 245 | 245 | 245 | 245 | 230 | 240 | 260 | 245 | 400 |
| ポリイミド被覆（使用温度範囲：-190 ~ 385℃/短時間 400℃） | |||||||||
| 被覆径(μm）±3% | 140 | 140 | 140 | 140 | 125 | 140 | 165 | 140 | 245 |
| アクリレート被覆＋ポリイミドジャケット（使用温度範囲：-40 ~ 85℃） | |||||||||
| ジャケット径(μm）±5% | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| シリコーン被覆＋ETFEジャケット（使用温度範囲：-40 ~ 150℃） | |||||||||
| ジャケット径（μm）±5% | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
・許容曲げ半径：100xクラッド径（短時間）/600xクラッド径（長時間）
・ジャケットの色：標準は黒/選択可能色（Tefzel：青/透明、ナイロン：青/透明/黄/赤/白）
