■ 概要

シングルモードフォトニック結晶ファイバ：SM-10-PCFは可視を含む幅広い波長範囲でシングルモードとなる低非線形フォトニック結晶ファイバです。ファイバは通常のシングルモードファイバと融着接続できます。また、端面のハーメチックシールやFC/PCコネクタ付けしたファイバもご利用いただけます。(→光コネクタとは

sm-10pcf2

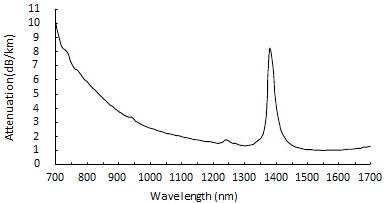

損失スペクトル
sm-10pcf3

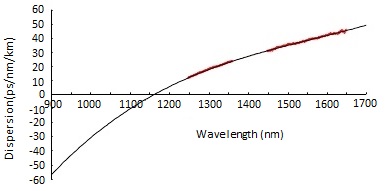

分散特性
■ 特徴

・シングルモード
・広い波長範囲で低損失
・優れた耐曲げ特性
・純粋石英使用

■ 応用

・広い波長域でシングルモードが必要な用途
・伝送実験
・センシング実験
・特殊PCFの終端ファイバ、特殊PCFと通常SMFの中間ファイバとして

 sm-10pcf1
■ 仕様
 フォトニック結晶ファイバとは？
型番
SM-10-PCF
　ゼロ分散波長
1160±30 nm
　カットオフ波長
(→カットオフ波長とは)
<1000 nm
　損失
<3.0 dB/km @ 1060nm
<2.0 dB/km @ 1310 nm
<1.5 dB/km @ 1550nm
　ファイバ材質
純粋石英
　コア径
9.5±0.5 μm
　クラッド径
125±2 μm
　被覆径
245±5 μm
　被覆材質
アクリレート
　利用可能ファイバ長
Max. 3km
　メーカ
YSL Photonics
