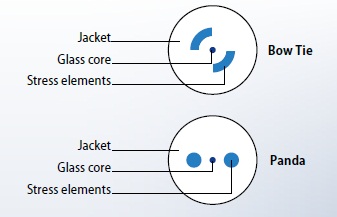

Leoni社（独）では、可視から赤外にわたる様々な波長帯で使用できる偏光保持ファイバをご提供しています。ファイバタイプとして、応力付与部の形状が異なるPanda 型とBow tie型がありますが、特性に大きなちがいはありません。光ファイバネットワーク、ポンプレーザ、顕微鏡システムなどにご利用いただけます。
 |
 |
| ■ 仕様 |  偏波保持ファイバとは? |
| 型番 | VIS-IR PMF | |||||
| 84821008H | 84821009G | 84821010E | 84821011G | 84821012H | 84821013E | |
| ファイバタイプ | Panda | Panda | Bow tie | Panda | Panda | Bow tie |
| カットオフ波長 (nm) (→カットオフ波長とは) |
560 | 560 | 680 | 710 | 725 | 700 |
| 使用波長範囲 (nm) | 620-675 | 630-780 | 750-820 | 780-980 | 800-880 | 800-880 |
| モードフィールド径(μm) (→モードフィールド径とは) |
4.0 @ 630nm |
4.0 @ 6305nm |
4.0 @ 850nm |
5.3 @ 780nm |
5.5 @ 850nm |
4.2 @ 830nm |
| クラッド径（μm） | 125 | 125 | 125 | 125 | 125 | 125 |
| ＮＡ (→NAとは) |
0.13 | 0.13 | 0.16 | 0.12 | 0.11 | 0.16 |
| 損失(dB/Km) | 12 @ 630nm |
12 @ 630nm |
8 @ 780nm |
4 @ 780nm |
3 @ 850nm |
5 @ 830nm |
| 被覆径（μm） | 165 | 245 | 245 | 245 | 245 | 245 |
| 被覆材質 | アクリレート | |||||
| 型番 | VIS-IR PMF | |||||
| 84821045G | 84821001G | 84821003H | 84821004E | 84821005H | 84821006E | |
| ファイバタイプ | Panda | Panda | Panda | Bow tie | Panda | Bow tie |
| カットオフ波長 (nm) | 365 | 410 | 435 | 410 | 435 | 550 |
| 使用波長範囲 (nm) | 400-500 | 460-630 | 480-540 | 480-540 | 480-540 | 600-675 |
| モードフィールド径(μm) | 3.2 @405nm |
3.3 @ 515nm |
4.0 @ 515nm |
3.6 @ 488nm |
4.0 @515nm |
3.2 @ 630nm |
| クラッド径（μm） | 125 | 125 | 125 | 125 | 125 | 125 |
| ＮＡ | 0.12 | 0.12 | 0.1 | 0.11 | 0.1 | 0.16 |
| 損失(dB/Km) | 50 @ 405nm |
30 @ 460nm |
30 @480nm |
100 @ 488nm |
30 @ 480nm |
15 @ 630nm |
| 被覆径（μm） | 245 | 245 | 245 | 245 | 400 | 245 |
| 被覆材質 | アクリレート | |||||
| 型番 | VIS-IR PMF | |||||
| 84821014H | 84821016H | 84821017H | 84821018E | 84821019E | 84821020E | |
| ファイバタイプ | Panda | Panda | Panda | Bow tie | Bow tie | Bow tie |
| カットオフ波長 (nm) | 725 | 875 | 875 | 920 | 930 | 1150 |
| 使用波長範囲 (nm) | 800-880 | 950-1080 | 950-1080 | 970-1170 | 1020-1130 | 1270-1390 |
| モードフィールド径 (nm) | 5.5 @ 850nm |
6.6 @ 980nm |
6.6 @ 980nm |
6.0 @ 980nm |
5.4 @ 980nm |
6.6 @ 1300nm |
| クラッド径（μm） | 125 | 125 | 125 | 125 | 125 | 125 |
| ＮＡ | 0.11 | 0.12 | 0.12 | 0.14 | 0.16 | 0.16 |
| 損失(dB/Km) | 3 @ 850nm |
2.5 @ 980nm |
2.5 @ 980nm |
3 @ 980nm |
3 @ 1064nm |
2 @ 1300nm |
| 被覆径（μm） | 400 | 245 | 400 | 245 | 245 | 245 |
| 被覆材質 | アクリレート | |||||
| 型番 | VIS-IR PMF | |||||
| 84821023H | 84821024H | 84821025H | 84821026H | 84821027H | 84821028H | |
| カットオフ波長 (nm) | 1195 | 1195 | 1290 | 1290 | 1370 | 1370 |
| 使用波長範囲 (nm) | 1290-1485 | 1290-1485 | 1380-1560 | 1380-1560 | 1450-1620 | 1450-1620 |
| モードフィールド径 (nm) | 9.5 @ 1300nm |
9.5 @ 1300nm |
9.8 @ 1400nm |
9.8 @ 1400nm |
10.5 @ 1550nm |
10.5 @ 1550nm |
| クラッド径（μm） | 125 | 125 | 125 | 125 | 125 | 125 |
| ＮＡ | 0.11 | 0.11 | 0.11 | 0.11 | 0.12 | 0.12 |
| 損失(dB/Km) | 1 @1300nm |
1 @1300nm |
1 @1400nm |
1 @1400nm |
0.5 @1550nm |
0.5 @1550nm |
| 被覆径（μm） | 245 | 400 | 245 | 400 | 245 | 400 |
| 被覆材質 | アクリレート | |||||
被覆、アセンブリーなどの特注も可能です
