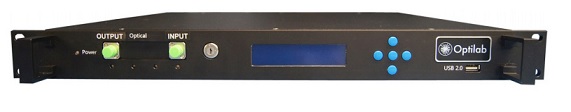

ナノ秒パルスレーザ：NPL-1550-37-Rは、ライダーシステム用途に最適なハイパワーパルスレーザです。レーザはMOPA型で、マスターオシレータに狭線幅DFBレーザ、パワー増幅に2段階37 dBm EDFAを使用しています。1543 – 1570 nmの波長範囲で37 dBm(5W)のCW出力、電源内蔵です。パルス幅や繰り返し周波数を設定でき、外部電気トリガーでの制御も可能です。出力はSMF-28かファイバコリメータを選択できます。
| ■特徴 ・MOPA型レーザ ・レーザ波長：1543nm – 1570nm ・CW出力：37dBm ・パルスエネルギー：100μJ max. ・パルス幅：2 ns – 1000 ns ・37dBm プリ・ブースターEDFAを集積化 ・パルス繰り返し：100 Hz – 1 MHz ・中間ステージにASEフィルタ ・LCDモニタ＆RS-232インターフェース ・コリメータ出力（オプション）
■用途 |
 |
| ■機能ブロック図
|
|
■仕様（データシートPDF)
| 型番 | NPL-1550-37-R |
| 一般仕様 | |
| 中心波長 | 1543 – 1570 nm (選択可能) |
| 光パルス幅 | 2 ns – 1000 ns (選択可能) |
| パルス繰り返し周波数 | 100 Hz – 1 MHz (選択可能) |
| パルスエネルギー | 100 μJ max. |
| パルスコントラスト | 50 dB typ. |
| CW 光出力 | 37 dBm typ. |
| ピーク光出力 | 2 kW max. |
| 波長調整分解能 | 0.05 nm（オプション） |
| 出力波形 | パルス |
| 入力トリガーレベル TTL | > 3.5 V |
| 電気コネクタ | SMA 雌型 |
| 機械的仕様 | |
| 動作温度 | 0℃ ~ +50℃ |
| 保管温度 | -40℃ ~ +70℃ |
| 湿度 | 10 ~ 90 % |
| 電源 | 110 – 220V AC, 50/60Hz, <1 A |
| 冷却 | 強制空冷 |
| LCDディスプレイ | 温度、電流、出力 |
| 通信インターフェース | RS-232（PCからユイットへケーブル接続） |
| 出力ファイバ | SMF-28 or ファイバコリメータ |
| サイズ | 12″(L) x 8″(W) x 4″(H) |
| メーカ | Optilab |
