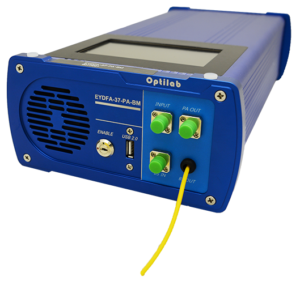

ナノ秒パルスレーザ:NPL-1550-37-BM/Rは、ライダーシステム用途に最適なハイパワーパルスレーザです。レーザはMOPA型で、マスターオシレータに狭線幅DFBレーザ、パワーアンプに2段階37dBm (5 W ) EDFAで構成されています。パッケージにはベンチトップ型 (BM)と1Uラック型 (R)があります。波長範囲は1543-1570 nm、電源内蔵のコンパクトなボディーです。パルス幅や繰り返し周波数を設定でき、外部電気トリガーでの制御も可能です。出力はSMF-28かファイバコリメータを選択できます。

■特徴

 ・MOPA型レーザ
 ・レーザ波長:1543 nm – 1570 nm
 ・CW出力:37 dBm
 ・パルスエネルギー:100 μJ max.
 ・パルス幅:2 ns – 1000 ns
 ・37 dBm プリ・ブースターEDFAを集積化
 ・パルス繰り返し:100 Hz – 1 MHz
 ・中間ステージにASEフィルタ
 ・LCDモニタ&RS-232インターフェース
 ・コリメータ出力(オプション)

■用途

 ・RiDAR用パルスレーザ光源
 ・空間光通信
 ・ハイパワー光計器
 ・研究開発

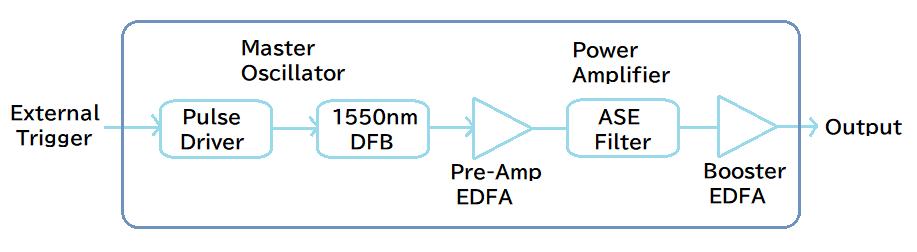

■機能ブロック図

■仕様(データシートPDF) ファイバレーザとは
型番 NPL-1550-37-BM/R
一般仕様
 中心波長 1543 – 1570 nm (選択可能)
 光パルス幅 2 ns ~ 1000 ns (選択可能)
 パルス繰り返し周波数 100 Hz ~ 1 MHz (選択可能)
 パルスエネルギー 100 μJ max.
 パルスコントラスト 50 dB typ.
 CW 光出力 37 dBm typ.
 ピーク光出力 2 kW max.
 波長調整分解能 0.05 nm(オプション)
 出力波形 パルス
 入力トリガーレベル TTL > 3.5V
 電気コネクタ SMA 雌型
機械的仕様
 動作温度 0℃ ~ +50℃
 保管温度 -40℃ ~ +70℃
 湿度 10 ~ 90 %
 電源 110 – 220V AC, 50/60Hz, <1 A
 冷却 強制空冷
 LCDディスプレイ 温度、電流、出力
 通信インターフェース RS-232インターフェース PCからユニットへケーブル接続
 出力ファイバ SMF-28 or コリメータ
 サイズ BM:12″(L) x 8″(W) x 4″(H) /R: 1U
 メーカ Optilab
