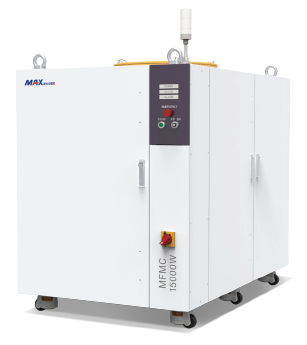

1080nm マルチモードCWファイバレーザ MFMC12000~15000は、モジュラー設計で水冷システムを採用しているCWファイバレーザです。コンパクト設計、高集積システム、メンテナンスフリー、高信頼性、高ビーム品質、高信頼性、高ビーム安定性という特性を有しているので、レーザ切断、レーザ溶接、レーザクラッディング、表面熱処理などに特に適しています。また、QBH出力なためロボットや工作機械に容易に統合することができ、レーザ切断分野、新エネルギー、建設機械、自動車部品、航空宇宙などの各種製造現場で利用されています。
|
■特徴 ■用途 |
 |
■仕様
| 型番 | 単位 | MFMC-12000 | MFMC-15000 |
| 中心波長 | nm | 1080 ± 10 | |
| 動作モード | – | CW / 変調 | |
| 偏光 | – | ランダム | |
| 出力 | W | 12000 | 15000 |
| 出力可変範囲 | % | 5 ~ 100 | |
| 伝送帯域幅 | nm | 3(標準), 6(最大) | |
| 短期出力安定性(> 1h) |
% | 1(標準)、1.5(最大) | |
| 長期出力安定性(> 24h) | % | 2(標準)、3(最大) | |
| ビーム品質 (BPP) | mm x mard | 3(標準)、4(最大) @ 100μ-QBH 5(標準)、6.5(最大) @ 150μ-QBH 8(標準)、10(最大) @ 200μ-QBH |
|
| ターンオン時間 | μs | 150(標準), 200(最大) | |
| ターンオフ時間 | μs | 150(標準), 200(最大) | |
| 変調速度 | kHz | < 5 | |
| 内部赤色ビーム出力 | μW | > 200 | |
| 出力ファイバ長 | m | 20 | |
| ファイバコア径 | μm | 100 (オプションで200も可能) | |
| 出力ファイバ曲げ半径 | mm | > 200 | |
| 出力コネクタ | – | QBH & LOE | |
| 電源電圧 | VAC | 340 ~ 420 | |
| 消費電力 | kW | < 40 | < 50 |
| 動作温度 | ℃ | +10 ~ +40 | |
| 動作湿度 | % | 10 ~ 85 | |
| 保管温度 | ℃ | -10 ~ 60 | |
| 冷却 | – | 水冷 | |
| サイズ | mm | 1050 x 1460 x 1640 | |
| 重量 | kg | 768 | 860 |
| メーカ | MAXPHOTONICS | ||
