キセノン-ハロゲン光源(250~2500nm) ILD-Xe-QHは、800nmを超えるキセノンランプのライン放射を回避するためにQTHランプに移行するという便利さとキセノンの高輝度を利用できる光源です。75Wショートアークキセノンランプと100WQTHランプを内蔵しており、楕円リフレクタ(キセノン)と石英コンデンサレンズ(QTH)によって効率的に結合されています。オプションとして、分光器の入り口スリットに取り付けるための光チョッパー、クイックチェンジアダプタがあります。BENTHAM社製610電源を使用することによって、両方の光源の動作を安定化させることができます。

■特徴

・広い波長範囲にわたる高スペクトル放射輝度
・ミラーによる自動ランプ選択
・ライン放射を回避
・長寿命ランプ
・高信頼性動作
・空冷付き75Wキセノンランプおよび100WQTHランプを搭載
・楕円リフレクタキセノンランプカップリング
・石英コンデンサレンズQTHランプカップリング
・BENTHAM社製分光器の範囲へのインタフェース

■スペクトル

■仕様

項目 単位 パラメータ
ランプ Short-arc xenon lamp
ランプ電力/電圧(公称値) W/V 75 / 15
動作電流 A 5.4 DC
カップリング 楕円リフレクタ60mmφ
ランプ寿命 hours 2000
ランプ Grit-blasted Quartz Tungsten Halogen lamp, G6.35 base
ランプ電力/電圧(公称値) W/V 100 / 12
動作電流 A 8.5 DC
カップリング 溶融石英、両凸レンズ、25mmφ
ランプ寿命 hours 2000
コネクタ 4mmソケット
コンパチ 4 x M3 clearance holes in Bentham slit pattern
寸法
mm 265(L) x 213(W) x 170(H)
冷却 12Vファン2台
ランプ切り替え ソレノイドベーススイングアウェイミラー
メーカ BENTHAM

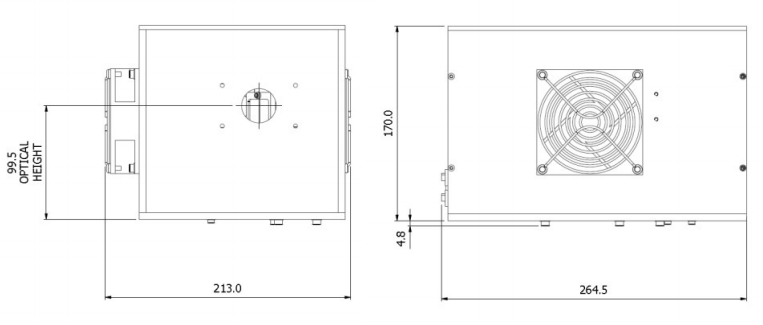

■寸法
