分光器(ダブルモノクロ方式) DTMc300は、300mmの焦点距離のダブルモノクロ方式により迷光除去を強化した分光器で、広い波長範囲でのシングルスキャンと構成の柔軟性が魅力の製品です。最大3つの回折格子で広い波長範囲にわたる測定を可能にしており、入射/出射ポートとコンピュータ制御選択ミラー(SAM)付スリットの組み合わせで複数の構成を選択することができます。DTMc300は、検出器の応答性と時間分解測定において最高の精度を有しているので、非常に高い信頼性が求められる加法分散モードやUV成分を含むソリューションへの適用が可能です。

■特徴

・高い構成柔軟性
・300mm焦点距離のダブルモノクロ方式
・Czerny-Turner構成(加法分散または減法分散のいずれかに対応)
・最大3つの回折格子
・広い波長範囲(200nm~50μm)
・最大2つの入射ポート
・自動ミラーベースを選択することで複数の入射/出射/検出器構成が使用可能

■仕様

項目 単位 パラメータ
コンフィグレーション – Pair symmetrical Czerny Turner monochromators arranged for either additive or subtractive dispersion
焦点距離 mm 総焦点距離 : 600
個別焦点距離 : 300
グレーティングマウント –  三重回折格子タレット
格子数 – 1 ~ 3
グレーティングサイズ mm 68 x 84
開口率 – f/4.1 (すべての格子角)
入/出射ポート数 – 両方で1または2
機械的分解能ドライブ °/step 0.000072
スリットタイプ – 固定式 or マイクロメータ式 or 電動式
スリットサイズ mm 0.01~10(W) x 20(H)
フィルタ径 mm 23φ, 25φ
波長範囲* nm 200 ~ 50000
線形分散* nm/mm 1.35
波長精度* nm ±0.1
波長再現性* nm ±0.025
最大/最小解像度時のスリット高* nm 0.15/0.05
FWHM2.5での迷光除去* – 10-8
波長取得スピード* nm/s 2000
PCインタフェース – USB2.0
ソフトウェアコントロール – BenWin+/SDK
全体寸法 mm 634(L) x 360(W) x 211(H)
光学的高さ mm 115
重量 kg 28
電源 – 110/220V, 50/60Hz
メーカ BENTHAM

*1200g/mmグレーティング用

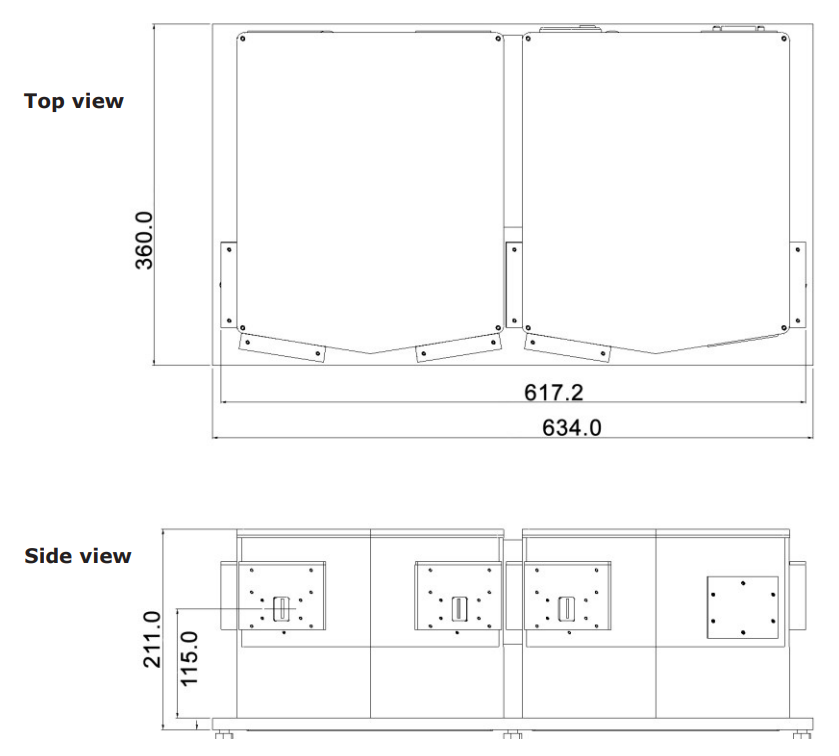

■寸法
