分光器(ダブルモノクロ方式) DMc150は、優れた迷光性能が必要となる用途向けのコンパクトな分光器として基準となる製品です。2つの150mm焦点距離のCzemy-Turnerシングル分光器と加法分散の組み合わせで構成されているので、省スペースで優れた光学性能を発揮します。DMc150は、BENTHAM社のすべての光源・検出器・アクセサリと互換性があり、同社の多くの光測定ソリューションの中核をなすものです。

■特徴

・2つの150mm焦点距離分光器で構成
・剛性と堅牢性を最適化するためシングルキャスティング製
・ステッピングモータとサインバー駆動の回折格子
・予測可能な正弦波波長精度
・自動ポート選択可能な1つの入射/最大2つの出射ポート
・制御電子機器は統合されており、USB2.0を介して完全に自動化

■仕様

項目 単位 パラメータ
コンフィグレーション – Pair symmetrical Czerny Turner monochromators, additive dispersion
焦点距離 mm 総焦点距離 : 300
個別焦点距離 : 150
グレーティングマウント – キネマティック
格子数 – 1対
グレーティングサイズ mm 33 x 33
開口率 – f/4
入/出射ポート数 – 1 / 1~2
機械的分解能ドライブ °/step 0.000072
スリットタイプ – 固定式 or マイクロメータ式 or 電動式
スリットサイズ mm 0.01~8(W) x 20(H)
フィルタサイズ – 6ポジションフィルタホイール
8ポジションフィルタホイール
フィルタ径 mm 25φ(6ポジション)
22φ(8ポジション)
波長範囲* nm 200 ~ 2400
線形分散* nm/mm 2.7
波長精度* nm ±0.3, ±0.05 ソフトウェア補正
波長再現性* nm ±0.05
最大/最小解像度時のスリット高* nm 0.5/0.1
FWHM2.5での迷光除去* – 10-8
波長取得スピード* nm/s 30
PCインタフェース – USB2.0
ソフトウェアコントロール – BenWin+/SDK
全体寸法 mm 314(L) x 440(W) x 188.9(H)
光学的高さ mm 128.9
重量 kg 12
電源 – 110/220V, 50/60Hz
メーカ BENTHAM

*1200g/mmグレーティング用

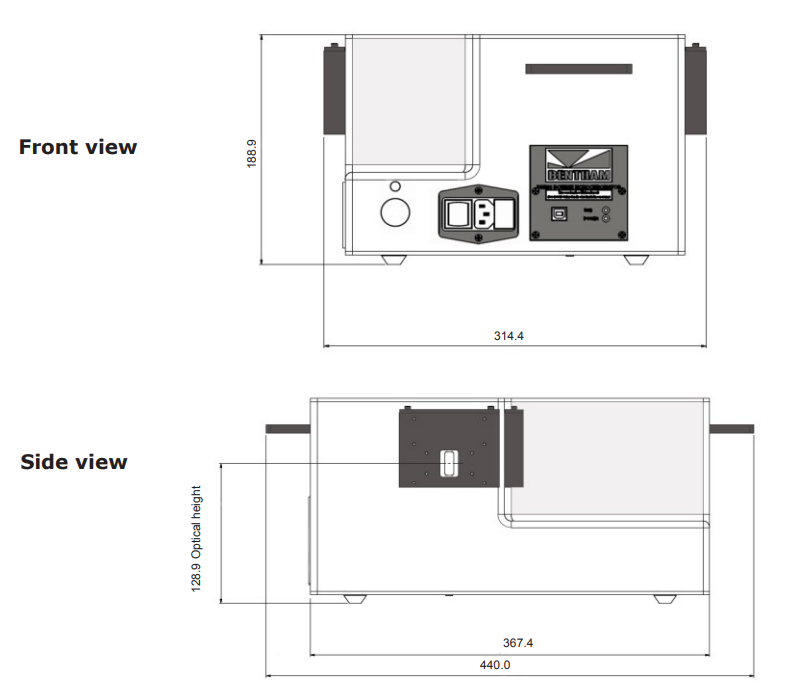

■寸法
