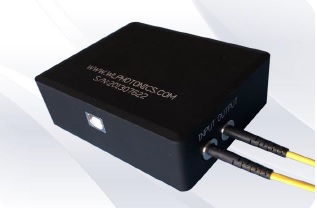

エッジチューナブルフィルタ: WLTF-BM/-BE-シリーズは、空間光フーリエ変換と回折格子の組合せによりチューニングを行います。独自の光学設計により、入射光から必要なスペクトル成分を空間的に抽出してロングパス或いはショートパスフィルタを構成しています。この方式により、従来にない低挿入損失、低PDLでフラットなスペクトルを実現しています。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式、電気式とも、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。手動式では、波長チューニングを精密マイクロメータで行います。電気式では、内蔵のマイクロモーターをUSB (I2C or SPI)等のインターフェースを介したPC制御で行います。
■ スペクトル例
ショートパスフィルタ-スペクトル例
ロングパスフィルタ-スペクトル例

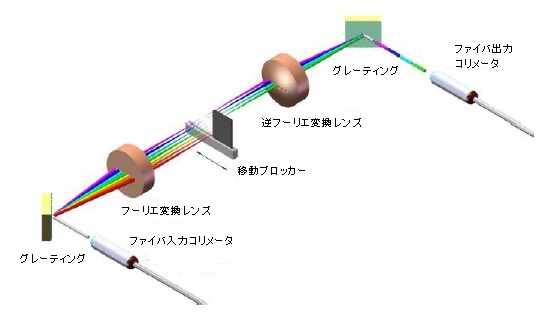

■ 動作原理とチューニング機構
■ 手動式フィルタ仕様
| 型番 | WLTF-BM-1060 | WLTF-BM-1310 | WLTF-BM-1550 | WLTF-BM-1600 |
| 中心波長 | 1060±15 nm | 1310±15 nm | 1550±20 nm | 1600±20 nm |
| チューニング範囲 | 80 nm | 100 nm | 120 nm | 120 nm |
| 挿入損失 | 1.5 dB typ., 3.0 dB max.（コネクタなし） | |||
| 偏波依存損失(PDL) | 0.15 dB typ./0.30 dB max.(SMファイバピグテイル、全チューニング範囲) | |||
| パスバンド平坦性 | < 0.10 dB （パスバンドの任意の10%範囲内で測定） | |||
| 消光比 | 20 dB（コネクタなし、PMピグテイルファイバ） | |||
| フィルタエッジ ロールオフスロープ1 | 35 dB/nm (S-grade) | 25 dB/nm (S-grade) | 22 dB/nm (S-grade) | 20 dB/nm (S-grade) |
| 100 dB/nm (P-grade) | 75 dB/nm (P-grade) | 65 dB/nm (P-grade) | 60 dB/nm (P-grade) | |
| 波長分解能 | 0.02 nm | |||
| 波長再現性 | ±0.02 nm | |||
| リターンロス | > 45 dB | |||
| 最大入力光パワー2 | 500 mW (CW) | |||
| アウトバンド抑制 | >40 dB (<10 nmパスバンド、透過ピークから平均バックグランド） | |||
| 偏波モード分散(PMD) | < 0.2ps (SMFピグテイルファイバ） | |||
| 群遅延 | < 0.1ps/nm | |||
| ピグテイルファイバ5 | HI1060 | SMF-28 or SMF-28e | ||
| Panda PM9803 | Panda PM13003 | Panda PM 15503 | ||
| 動作温度 | 10 ~ 50℃ | |||
| 保管温度 | -10 ~ 75℃ | |||
| サイズ | 38 mm (H) x 95 mm (W) x 110 mm (L) | |||
| 重量 | < 0.75 Kg | |||
| その他 | RoHS 適合 | |||
| 注意書き | 1. -3 dBから-33 dBで測定 | |||
| 2. 5.0W(CW)のハイパワーバージョンもあります | ||||
| 3. PMファイバはスロー軸にアラインされています（ファースト軸ブロック）。 | ||||
| メーカ | WL Photonics Inc. | |||
■ 電気式フィルタ仕様
| 型番 | WLTF-BE-1060 | WLTF-BE-1310 | WLTF-BE-1550 | WLTF-BE-1600 |
| 中心波長 | 1060±15 nm | 1310±15 nm | 1550±20 nm | 1600±20 nm |
| チューニング範囲 | 80 nm | 100 nm | 120 nm | 120 nm |
| 挿入損失 | 1.5 dB typ., 3.0 dB max.（コネクタなし） | |||
| 偏波依存損失(PDL) | 0.15 dB typ./0.30 dB max.(SMファイバピグテイル、全チューニング範囲) | |||
| パスバンド平坦性 | < 0.10 dB （パスバンドの任意の10%範囲内で測定） | |||
| 消光比 | 20 dB（コネクタなし、PMピグテイルファイバ） | |||
| フィルタエッジ ロールオフスロープ1 | 35 dB/nm (S-grade) | 25 dB/nm (S-grade) | 22 dB/nm (S-grade) | 20 dB/nm (S-grade) |
| 100 dB/nm (P-grade) | 75 dB/nm (P-grade) | 65 dB/nm (P-grade) | 60 dB/nm (P-grade) | |
| 波長分解能 | 0.01 nm | |||
| 波長再現性 | ±0.01 nm | |||
| 最大チューニング速度 | 80nm/Sec. | |||
| リターンロス | > -45 dB | |||
| 最大入力光パワー2 | 500 mW (CW) | |||
| アウトバンド抑制 | >40 dB (<10 nmパスバンド、透過ピークから平均バックグランド） | |||
| 偏波モード分散(PMD) | < 0.2ps (SMFピグテイルファイバ） | |||
| 群遅延 | < 0.1ps/nm | |||
| ピグテイルファイバ5 | HI1060 | SMF-28 or SMF-28e | ||
| Panda PM9803 | Panda PM13003 | Panda PM 15503 | ||
| インターフェース | USB, I2C または SPI | |||
| 消費電力 | < 0.5 W | |||
| 動作温度 | 10 ~ 50℃ | |||
| 保管温度 | -10 ~ 75℃ | |||
| サイズ | 35 mm (H) x 95 mm (W) x 80 mm (L) | |||
| 重量 | < 0.75 Kg | |||
| その他 | RoHS 適合 | |||
| 注意書き | 1. -3 dBから-33 dBで測定 | |||
| 2. 5.0W(CW)のハイパワーバージョンもあります | ||||
| 3. PMファイバはスロー軸にアラインされています（ファースト軸ブロック）。 | ||||
| メーカ | WL Photonics Inc. | |||
ご注文に際して
１．S-Grade, P-Gradeをご指定ください
２．ロングパスフィルタかショートパスフィルタかご指定ください。
3．中心波長をご指定ください
4．チューニング波長範囲をご指定ください
5．ピグテイルファイバ：SMFかPMFかご指定ください
6．ピグテイル形態：250μmベアファイバ、900μmルーズチューブ、3mmケーブルをご指定ください
7．ピグテイル長：0.5mか1mmをご指定ください
8．コネクタ：FC/APC, FC/UPC, SC/APC, LC/UPC,コネクタなしの何れかご指定ください
(→光コネクタとは)
９．インターフェース：USB, I2C または SPIをご指定ください。

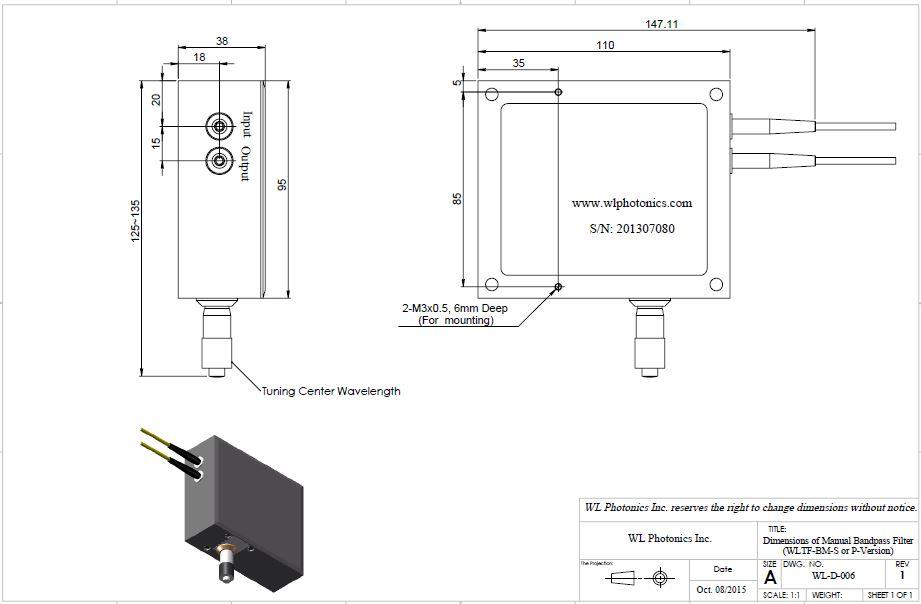

■手動式バージョン寸法図

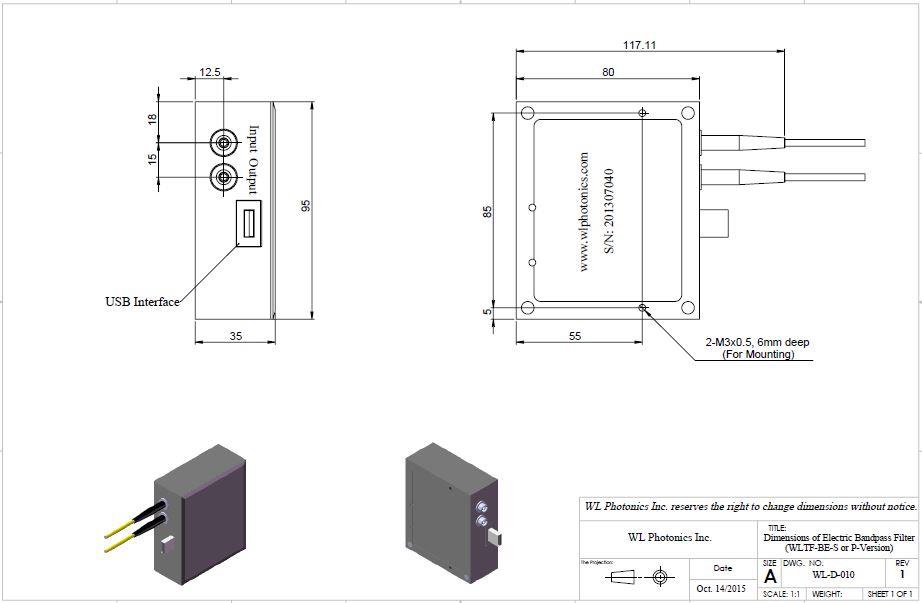

■電気式バージョン寸法図
