可変光アッテネータ（可変光減衰器）は光ファイバ内の光信号強度を可変減衰させる部品です。本製品は、液晶を使った電圧制御の可変光アッテネータを16チャネルにアレイ化したもので、光ネットワークにおける光パワー制御向けに作られています。最大40dBの広いダイナミックレンジを有し、C, C+Lバンドに加え、OバンドからＬバンドまで幅広くカバーする機種もございます。

■ 特徴

　・コンパクトパッケージ
　・ドライバ内蔵
　・可動部なしで連続的に可変
　・優れた耐振動特性
　・広範な動作波長範囲
　・PDL, WDL
　・バックラッシュやヒステリシスのないチューニング
　・低価格

■ 用途

・ＤＷＤＭシステムにおけるチャネルバランス
　・光アドドロップや光クロスコネクトにおけるパワー等価
　・EDFAのゲインチルト、パワー調節
　・レシーバの保護

 LW2020-voa-16-VOAA-1

■　仕様



型番 　 単位 16-VOAA-P-ON 16-VOAA-A-ON 16-VOAA-P-OFF 16-VOAA-A-OFF
ノーマル状態 – – ノーマル－オン ノーマル-オフ
グレード　 – – Grade P Grade A Grade P Grade A
動作波長範囲 – nm C-バンド, L-バンド, C+Lバンド
減衰範囲 Min dB 20, 30 or 40 21 or 33
挿入損失 Max dB 1 1.2 1.1 1.3
PDL @10dB Max dB 0.15 0.2 0.25 0.3
@20dB Max dB 0.25 0.4 0.35 0.5
WDL @10dB Max dB 0.4 @ C-バンド or L-バンド
PMD Max ps 0.1
波長分散 Max ps/nm 0.2
リターンロス Min dB ≧45
減衰分解能 Min dB/mV 連続可変
最大入射パワー Min mW 300
立ち上がり時間 Max ms 5
立ち下がり時間 Max ms 35 (-5℃ ~ 23℃）、15 (23℃ ~ 70℃)
動作電圧(DC) – V 0 ~ 5
電源(DC) – V 5
消費電力 Max mW 200
動作温度 – ℃ -5 ~ 70
保管温度 – ℃ -40 ~ 85
ファイバ長 – m 1±0.1
サイズ – mm 80 x 116 x 12.5
メーカ – – Lightwaves 2020

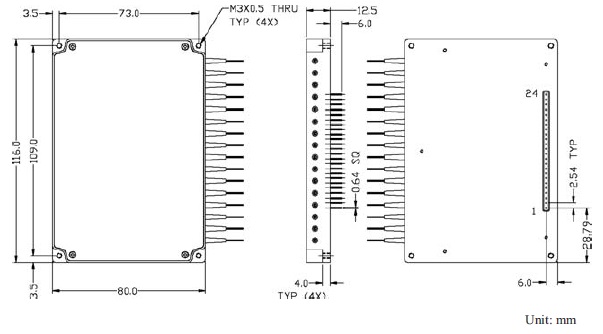

■　サイズ詳細

LW2020-voa-16-VOAA-2
