Tap-PDモニターはファイバ内の光パワーを一部分岐してモニターする部品です。本PDモニターは、1260～1360nm、1460～1620nmの波長帯に対応しています。
| ■ 用途
・WDMチャンネルモニタリング |
 |
■ 仕様
| パラメータ | 値 | ||
| 動作波長(nm) | 1260 ~ 1360, 1460 ~ 1620 | ||
| Tap比 | 1% | 3% | 5% |
| 応答性(mA/W) | 8 | 25 | 40 |
| 挿入損失(dB) | 0.35 | 0.45 | 0.6 |
| WDL(dB) | ≦0.3 | ||
| PDL(dB) | ≦0.1 | ||
| TDL(dB) | ≦0.3 | ||
| リターンロス(dB) | ≧45 | ||
| ファイバタイプ | SMF-28e | ||
| 許容光パワー(mW) | 500 | ||
| 動作温度(℃) | -5 ~ +70 | ||
| 保存温度(℃) | -40 ~ +85 | ||
| サイズ(mm) | 通常サイズ：φ5.5 x L26 | ||
| ミニサイズ：φ3.5 x L26 | |||
| メーカ | Opneti communications | ||

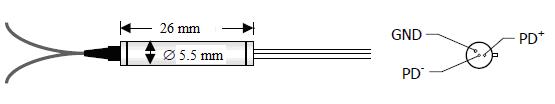

■ パッケージ
■注文方法
