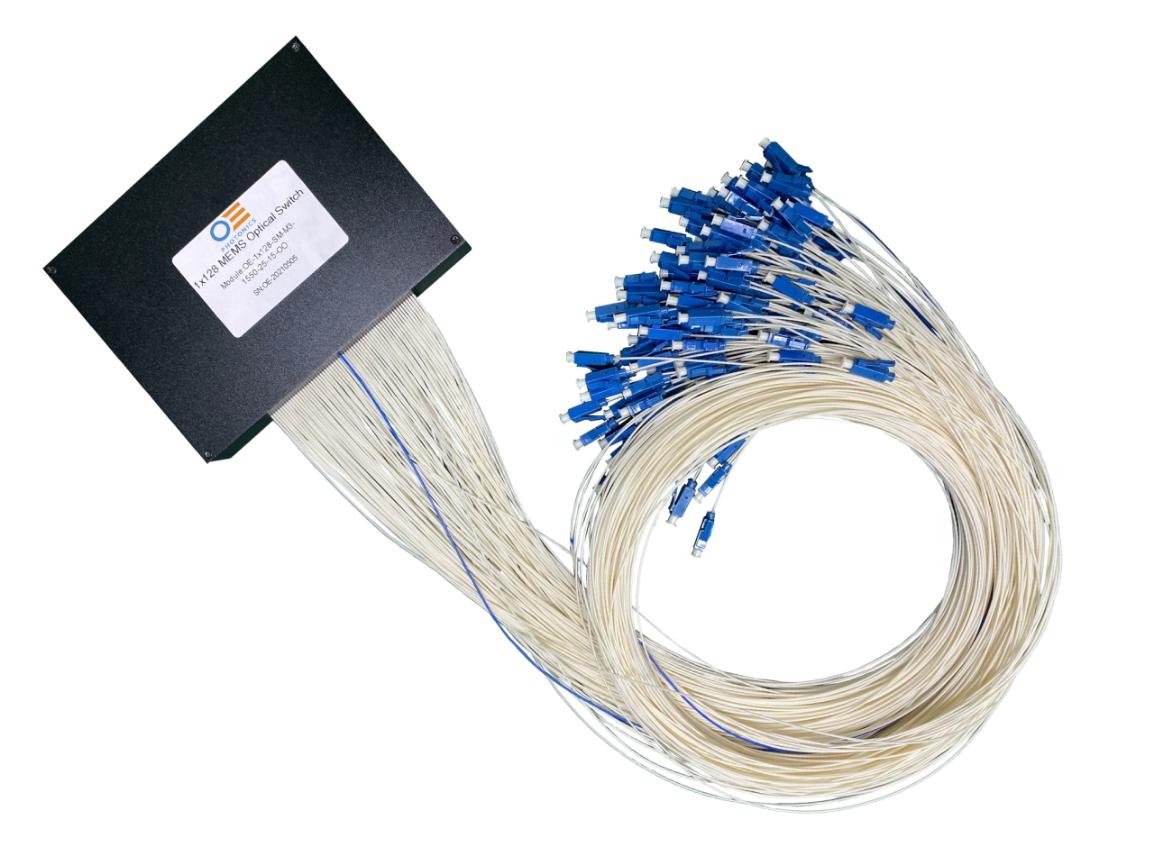

OE photonicsのMEMS 1xN光スイッチは、MEMS（Micro Electro Mechanical Systems）技術に基づき、1つの入力光とN個の出力光のポート選択を可能にします。小型で耐久性に優れ、安定した信頼性を有しており、OADM、OXC、OPMなどの光ネットワークシステムで広く使用されています。

■特徴

・コンパクトなサイズ
・高い再現性および安定性
・TTLパラレル制御またはI2Cシリアル制御
・GR-1209およびGR-1221準拠

■用途

・光ネットワーク監視
・データセンター
・光アド/ドロップマルチプレクサ（OADM）
・光クロスコネクト（OXC）システム
・光パワーモニタリング（OPM）
・光ファイバセンシング

■関連製品

・MEMS 1xN (2≤N≤64)スイッチモジュール

■仕様

パラメータ

単位

仕様

ポート数 N

CH

64

128

256

動作波長

nm

1310 ± 20 or 1550 ± 20 or 1625 ± 20

挿入損失 (Max)

dB

1.8

2.0

2.5

クロストーク

dB

≥50

再現性（repeatability）

dB

0.03 dB Max

反射減衰量

dB

≥ 45

偏光依存損失（PDL）

dB

≤ 0.15

波長依存損失

dB

≤0.3 @ CWL ± 20 nm, 23℃

温度依存損失

dB

< 0.5dB

使用温度

℃

-5 ~ 70

保管温度

℃

-40 ~ 85

スイッチング時間

ms

≤ 30

耐久性（durability）

Cycle

≥ 1 × 109

動作電圧

V

5 ~ 12

制御インターフェース

 TTL or TTL/RS232 or TTL/I2C

注記:

  1. 損失は中心波長 ± 20nm, 23 ℃における評価結果です。多波長の場合はこれに0.2dB加算されます
  2. 再現性は100サイクル動作後の評価結果です。
  3. 損失はコネクタ損を除きます。コネクタを含む場合はこれに0.2dB加算されます

■パッケージ

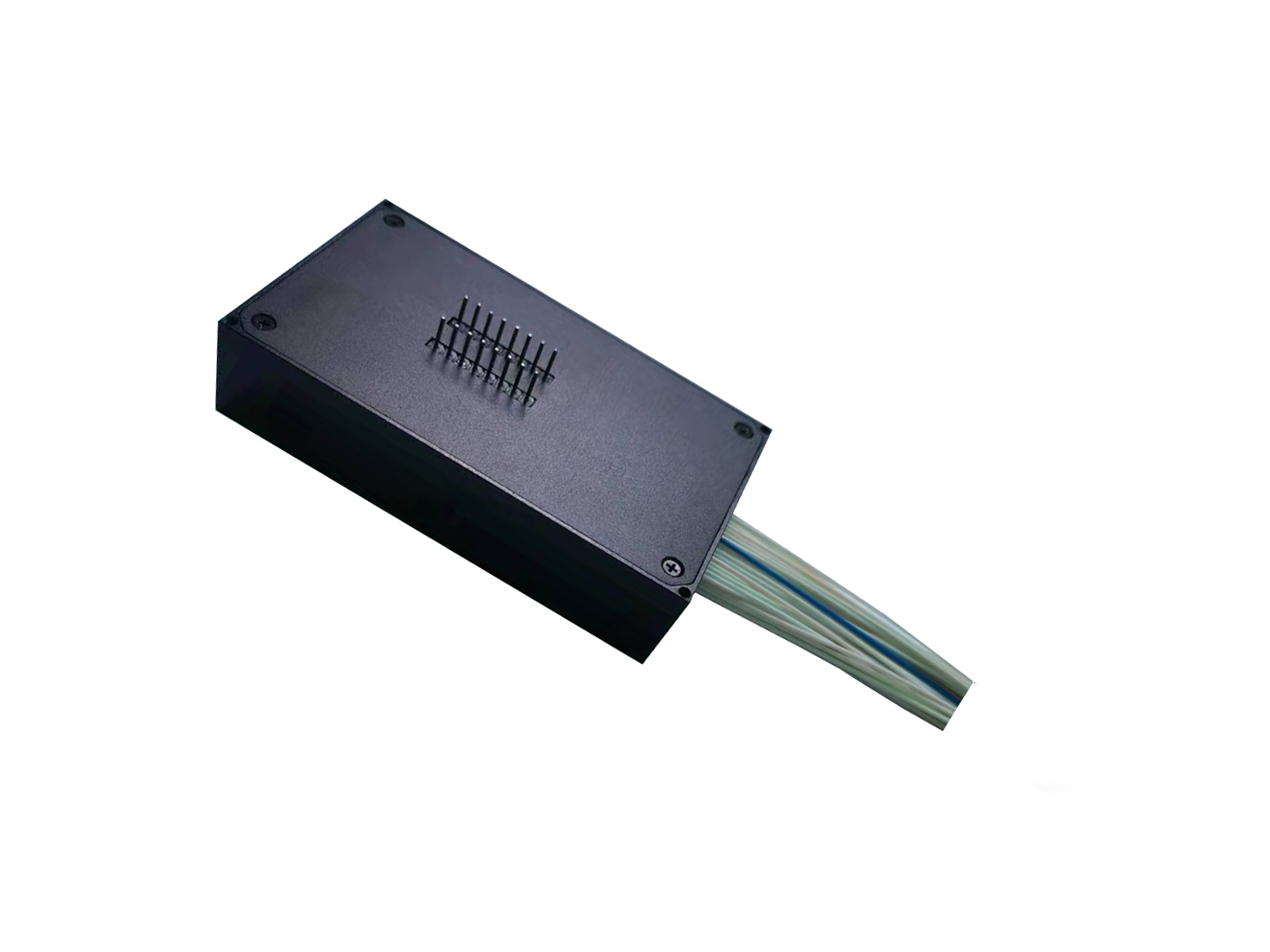

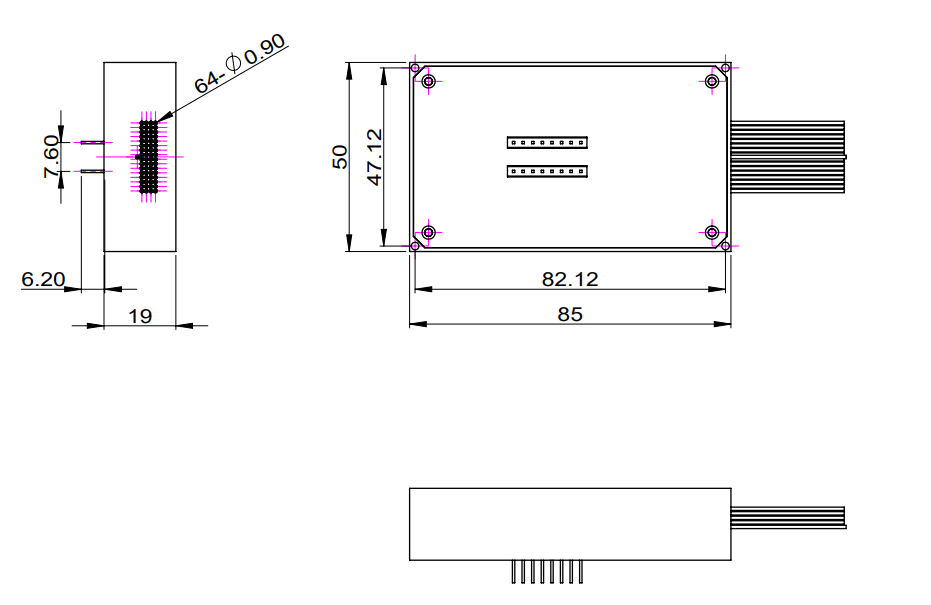

■MEMS 1×64スイッチモジュール

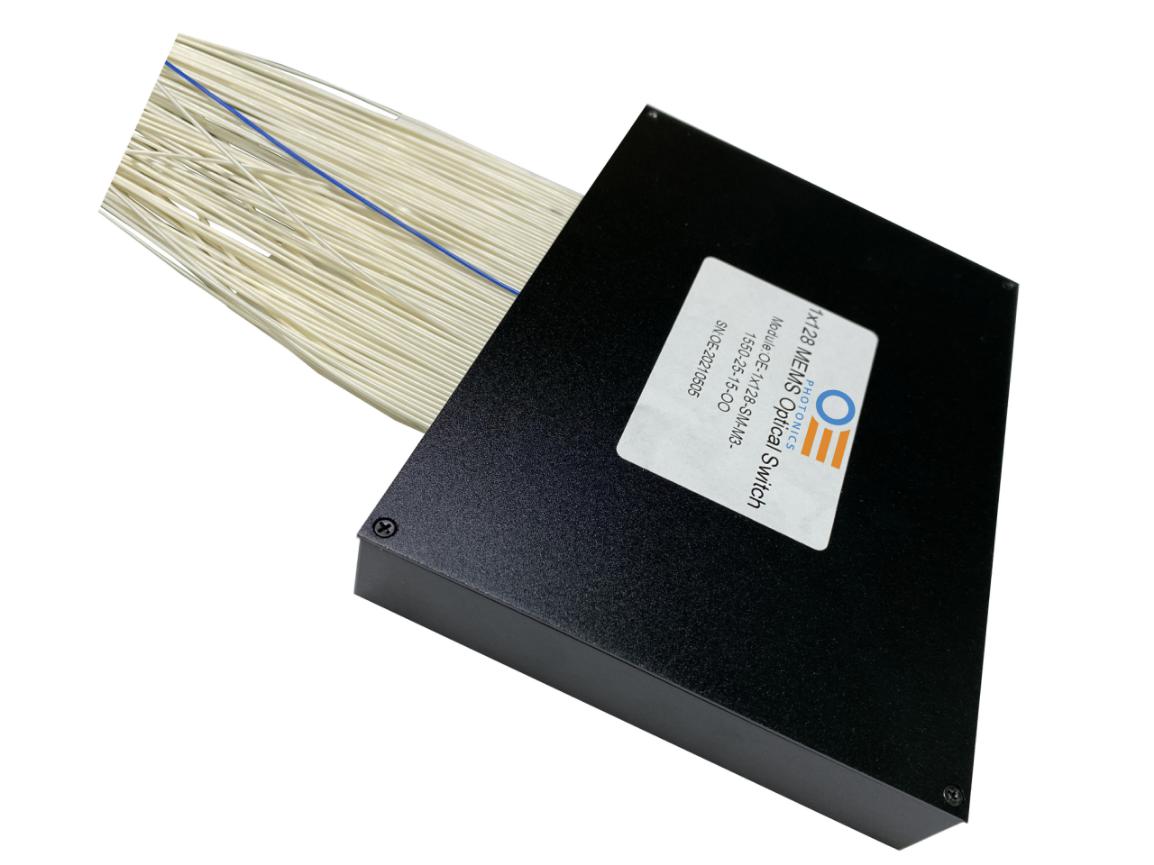

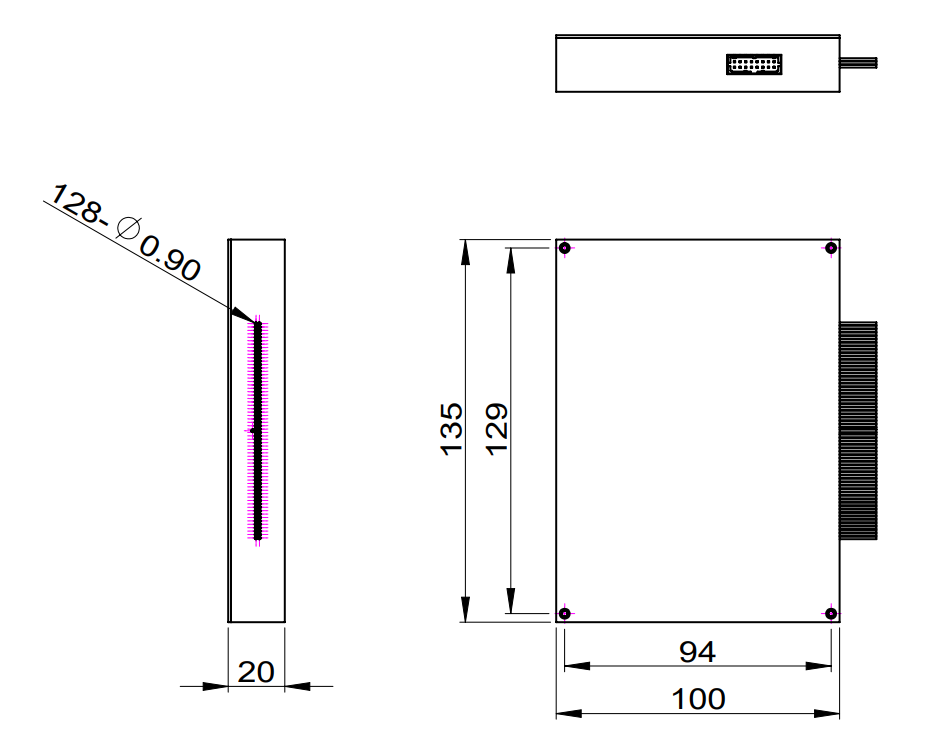

■MEMS 1×128/256スイッチモジュール

■注文方法

OE-MS-1×N-A-B-C-D-E-F

N

A

B

C

D

E

F

ポート数

ファイバ種類

波長

ジャケット

ファイバ長

コネクタ

制御インターフェース

64

128

256

SM：SM,9/125

X：その他

1310：1310nm

1550： 1550nm

1315：1310 & 1550nm

25：250um

90：900um

X：その他

05：0.5m±5cm

10：1.0m±5cm

15：1.5m±5cm

X：その他

OO：None
FP：FC/PC
FA：FC/APC
SP：SC/PC
SA：SC/APC
LP：LC/PC
LA：LC/APC
X：その他

TTL/RS232

TTL/ I2C

TTL/I2C/RS232

注:

  1. 上記仕様は製品の典型値を示したものです。
  2. 上記以外のご要望の仕様については、お気兼ねなく弊社営業にお問い合わせいただければと存じます。
