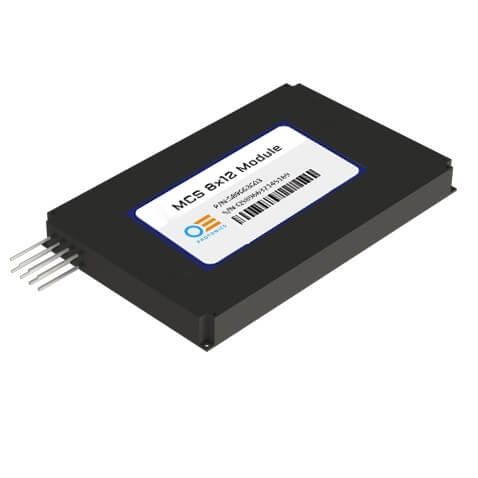

OE photonicsのマルチキャストスイッチ（MCS）は、PLCスプリッタとMEMS光スイッチ技術をベースにした次世代CDC-ROADMシステム用に設計された光スイッチです。入力された光信号を任意の1つの出力にルーティングすることができます。DWDMネットワーク、ROADMシステムなどの光ネットワーク分野で広く利用されています。
■特徴・1つのスイッチモジュールでAdd & DROP ■用途・DWDMネットワーク |
 |
■仕様
|
パラメータ |
単位 |
仕様 |
|
|
MCS-8×16 |
MCS-8×12 |
||
|
動作波長範囲 |
nm |
1550 ± 20 |
1550 ± 20 |
|
テスト波長 |
nm |
1550 |
1550 |
|
挿入損失 (Max) |
dB |
≤ 16 |
≤ 14.5 |
|
再現性（repeatability） |
dB |
≤ ±0.05 |
≤ ±0.05 |
|
dB |
≥ 40 |
≥ 40 |
|
|
アイソレーション |
dB |
≥ 40 |
≥ 40 |
|
波長依存損失 |
dB |
≤ 0.5 |
≤ 0.5 |
|
dB |
≤ 0.5 |
≤ 0.5 |
|
|
耐久性（durability） |
Cycles |
≥ 109 |
≥ 109 |
|
動作温度 |
℃ |
-5 ~ 60 |
-5 ~ 60 |
|
保管温度 |
℃ |
-40 ~ 85 |
-40 ~ 85 |
|
最大光入力パワー |
dBm |
≤ 23 |
≤ 23 |
|
消費電力 |
W |
≤ 10 |
≤ 10 |
注記:
- 損失は中心波長 ± 20nm, 23 ℃における評価結果です。多波長の場合はこれに0.2dB加算されます
- 再現性は100サイクル動作後の評価結果です。
- 損失はコネクタ損を除きます。コネクタを含む場合はこれに0.3dB加算されます

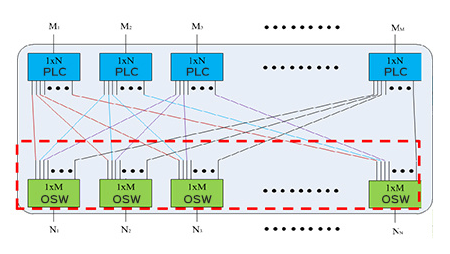

■スイッチ接続構成
スイッチモジュールはM個の1xN PLCスプリッタとN個のMx1 MEMSスイッチから成る接続構成です。
■注文方法
OE-MCS-M×N-A-B-C-D-E
|
M×N |
A |
B |
C |
D |
E |
|
チャネル構成 |
ファイバ種類 |
ジャケット |
波長 |
ファイバ長 |
|
|
8×12 8×16 |
SM：SM,9/125 X：その他 |
90：900um X：その他 |
1550：1550nm X：その他 |
05：0.5m±5cm |
OO：None |
注:
- 上記仕様は製品の典型値を示したものです。
- 上記以外のご要望の仕様については、お気兼ねなく弊社営業にお問い合わせいただければと存じます。
