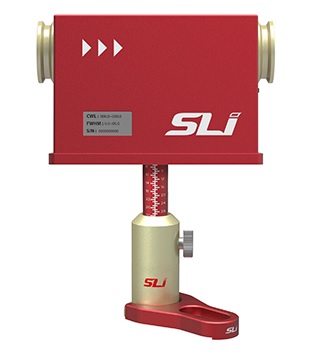

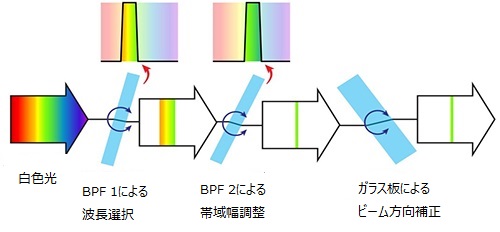

Flexible Wavelength Selector Poly(FWS Poly)は、Spectrolight社が開発したTwinFilm™技術を使って波長チューニングと帯域幅調整が同時に行えるユニークな波長選択デバイスで、円形アパーチャですのでイメージング応用に適しています。FWS Polyは波長と帯域幅をUSBを介してソフトウエア制御できるのが特徴です。

■ 特徴

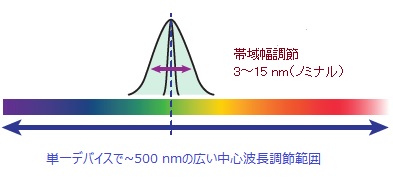

・調節可能な中心波長
　- 可変 または ~500 nmの広範囲でセット
・調節可能な帯域幅
　- 3 ~ 15 nm（ノミナル）
・円形の均一なアパーチャ
　- Max. 10 mm

■ 共通仕様

Flexible Wavelength Selector Poly（FWS-Poly）
　光仕様
　透過率（ノミナル） 75 – 85% 以上
　波長精度（ノミナル） ±0.5 nm
　FWHM精度（ノミナル） ±0.5 nm
　消光係数 ODavg>6 (275 nm – 925 nm)
　最小帯域幅（ノミナル） 3 nm @ 358 – 785 nm
4 nm @ 786 – 900 nm
　最大帯域幅（ノミナル） 15 – 16 nm @ 358 – 535 nm
13 – 14 nm @ 536 – 695 nm
10 – 12 nm @ 696 – 900 nm
　中心波長の最小可変ステップ 0.2 nm
　帯域幅の最小可変ステップ 1 nm
　IRブロック範囲 OD 6 @ 930 – 1600 nm
　一般仕様
　サイズ 170 x 129 x 200 mm
　アパーチャサイズ 10 mm
　入力パワー 12 V, 4A
　データインターフェース USB 2.0
　メーカ Spectrolight Inc.



■ 波長別モデルの仕様

型番 波長範囲 FWHM範囲 アパーチャサイズ 製品サイズ 透過率
 FWS-Poly-UV 358 ~ 487 nm 3 ~ 15 nm 10 mm Medium
(170x129x200 mm)		 > 75 %
 FWS-Poly-UV Plus 358 ~ 628 nm 3 ~ 15 nm 10 mm Medium
(170x129x200 mm)		 > 75 %
 FWS-Poly-VIS 447 ~ 628 nm 3 ~ 15 nm 10 mm Medium
(170x129x200 mm)		 > 75 %
 FWS-Poly-VIS Plus 432 ~ 900 nm 3 ~ 15 nm 10 mm Medium
(170x129x200 mm)		 > 75 %
 FWS-Poly-IR 555 ~ 900 nm 3 ~ 15 nm 10 mm Medium
(170x129x200 mm)		 > 75 %
 FWS-Poly-SP ユーザ指定 3 ~ 15 nm 10 mm Medium
(170x129x200 mm)		 > 75 %

※波長範囲の両端には公差が生じる可能性があります。詳しくはお問い合わせ下さい。

■ 特徴の詳細説明

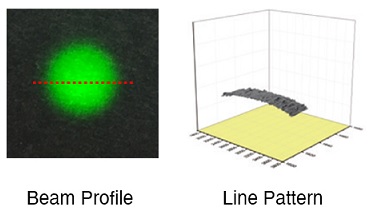

均一な円形アパーチャ

通常のモノクロメータのようなスリット形状の制約なく、均一な円形ビームのフィルタリングができます。

シンプルなソフトウエア制御

中心波長と等価帯域幅をシンプルなソフトウエアで自動制御できます。お望みの波長スキャン、セット、ステップをサポートします。


簡単な他機器との組み合わせ

コンパクトな直線的形状ですので顕微鏡、望遠鏡、カメラ他、他の光機器と簡単に組み合わせて使用できます。

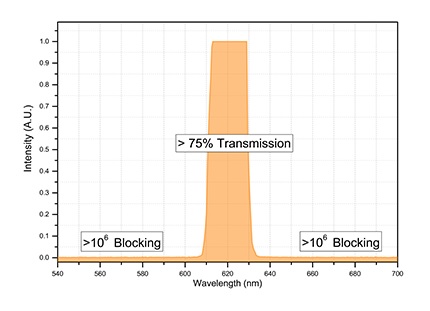

高い帯域外消光

帯域外消光が高い（106）ため、液晶ベースのフィルタリングシステムに典型的な不要なスペクトルリークとバックグラウンドノイズが回避されます。
