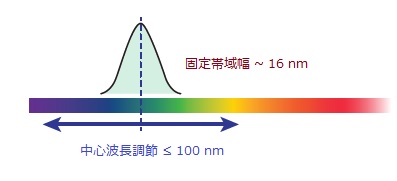

Flexible Wavelength Selectorは、Spectrolight社が開発したTwinFilm™技術を使って波長チューニングと帯域幅調整が同時に行えるユニークな波長選択デバイスで、円形アパーチャですのでイメージング応用に適しています。Centerlineモデルは、帯域幅を~16 nmに固定し、刻み付きノブで中心波長を手動調節するのが特徴です。

■ 特徴

・透過率: >75%
・波長可変範囲: ~100 nm
・FWHM: 2 nm – 16 nm
・消光係数: ODavg>6(275 nm – 925 nm)
・カットオン遷移幅: 2% – 3%（ブロック光から透過光）
・カットオフ遷移幅: 2% – 3%ブロック光から透過光）



■ 共通仕様

Flexible Wavelength Selector Centerline  (FWS-Centerline)
　光仕様
　透過率 >75%
　波長可変範囲 ~ 100 nm
　FWHM 2 nm ~ 16 nm
　消光係数 ODavg>6 (275 nm – 925 nm)
　カットオン遷移幅 2% – 3%（ブロック光から透過光）
　カットオフ遷移幅 2% – 3%（ブロック光から透過光）
　一般仕様

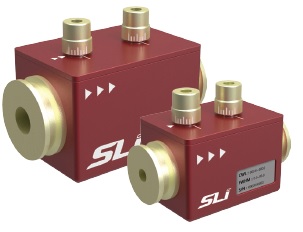

　サイズ 40 x 58 x 40 mm (Medium)
32 x 46 x 32 mm (Small)
　アパーチャサイズ Max. 10 mm (Medium)
Max. 5 mm (Small)
　メーカ Spectrolight Inc.



■ 波長別モデルの仕様

型番 中心波長 波長範囲 FWHM範囲 アパーチャサイズ 製品サイズ 透過率
 Small type
 FWS-CL-S-380 380 nm 358 ~ 400 nm ~ 16 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-425 425 nm 395 ~ 447 nm ~ 15 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-475 475 nm 447 ~ 501 nm ~ 15 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-530 530 nm 496 ~ 561 nm ~ 14 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-595 595 nm 555 ~ 628 nm ~ 14 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-665 665 nm 621 ~ 703 nm ~ 13 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-745 745 nm 700 ~ 790 nm ~ 12 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 FWS-CL-S-845 845 nm 784 ~ 900 nm  ~ 11 nm 5 mm Small
(22x24x26 mm)		 > 75 %
 Medium type
 FWS-CL-M-380 380 nm 358 ~ 400 nm ~ 16 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-425 425 nm 395 ~ 447 nm ~ 15 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-475 475 nm 447 ~ 501 nm ~ 15 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-530 530 nm 496 ~ 561 nm ~ 14 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-595 595 nm 555 ~ 628 nm ~ 14 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-665 665 nm 621 ~ 703 nm ~ 13 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-745 745 nm 700 ~ 790 nm ~ 12 nm 10 mm Medium
(36x32x34 mm)		 > 75 %
 FWS-CL-M-845 845 nm 784 ~ 900 nm ~ 11 nm 10 mm Medium
(36x32x34 mm)		 > 75 %

※波長範囲の両端には公差が生じる可能性があります。詳しくはお問い合わせ下さい。

■ 特徴の詳細説明

均一な円形アパーチャ

通常のモノクロメータのようなスリット形状の制約なく、均一な円形ビームのフィルタリングができます。

簡単な手動調節

分離したノブで中心波長と透過帯域幅を独立にセットできます。


簡単な他機器との組み合わせ

コンパクトな直線的形状ですので顕微鏡、望遠鏡、カメラ他、他の光機器と簡単に組み合わせて使用できます。



高い帯域外消光

帯域外消光が高い（106）ため、液晶ベースのフィルタリングシステムに典型的な不要なスペクトルリークとバックグラウンドノイズが回避されます。
