WEINERT Fiber Optics社（独）のファイバ光スイッチ（シングルモード）：eol シリーズは、ビームシフト素子を光路に挿入して切り替えを行うユニークな光スイッチで、可視から赤外にわたる幅広い波長帯に対応しています。４コの素子を使うことにより1×16までのスイッチが可能です。素子のシフトにバイモルフピエゾアクチュエータを用い、108 回以上の長寿命を保証しています。切り替え速度は2msで、光通信NWだけでなく計測、センサー、製造工程のモニタリング、バイオ医療、環境モニタリングなど多くの分野で使用されています。

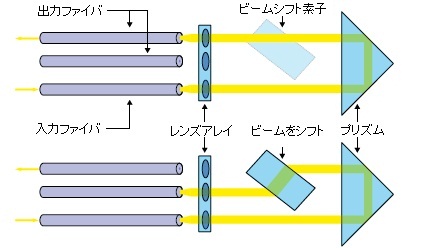

■ 光スイッチ: eolシリーズの原理
光スイッチとは？| 型番 | eol 1×8 ・ eol 1×12 ・ eol 1×16 ・ eol 2×4 ・ eol 2×8 | ||||
| 波長帯 | – | VIS | NIR Ⅰ | NIR Ⅱ | IR |
| 動作波長 | nm | 400 – 670 | 600 – 900 | 900 – 1200 | 1260 – 1380 |
| 1480 – 1650 | |||||
| 最大挿入損失 (typ.) | dB | 1.4 (0.9)* | 1.4 (0.9)* | 1.4 (0.9)* | 1.0 (0.7)* |
| リターンロス | dB | >40 | >55 | >55 | >60 |
| クロストーク | dB | ≦-55 | |||
| 再現性 | dB | ≦0.01 | |||
| 偏波依存損失 PDL | dB | ≦0.1 | |||
| スイッチ速度 | ms | ≦2 | |||
| 保証寿命 | 回 | >108 | |||
| スイッチング周波数 | s-1 | ≦50 | |||
| 動作電圧 | V | 5 | |||
| 消費電力 | mW | <450 | |||
| 動作温度 | ℃ | 0 ~ +60℃ | |||
| 保管温度 | ℃ | -40 ~ +80℃ | |||
| ハウジングサイズ | mm | 標準ラージ (124 x 56 x 13) | |||
| ハウジングオプション | – | アルミコンパクトベンチトップ、19″ラック：異なるサイズも可能です | |||
|---|---|---|---|---|---|
| メーカ | – | WEINERT Fiber Optics | |||
*eol 1×16では、IR波長帯の挿入損失は1.5dB、他の波長帯では2.0dBです
■注文方法
ご注文の際、以下をご指定ください
- チャネル数（1×8, 1×12, 1×16, 2×4, 2×8; 他のチャネル数も可能です）
- 波長帯（動作波長範囲）
- ご使用になる最大光パワー（max. 1Wです）
- ファイバの種類（例：SMF-28e あるいは相当品）
- ピグテイル長（ｍ）
- コネクタの種類（例：FC, SC, LCなど）
(→光コネクタとは)
- インターフェース（例：RS232, TTL, I2C, Ethernet, USB)

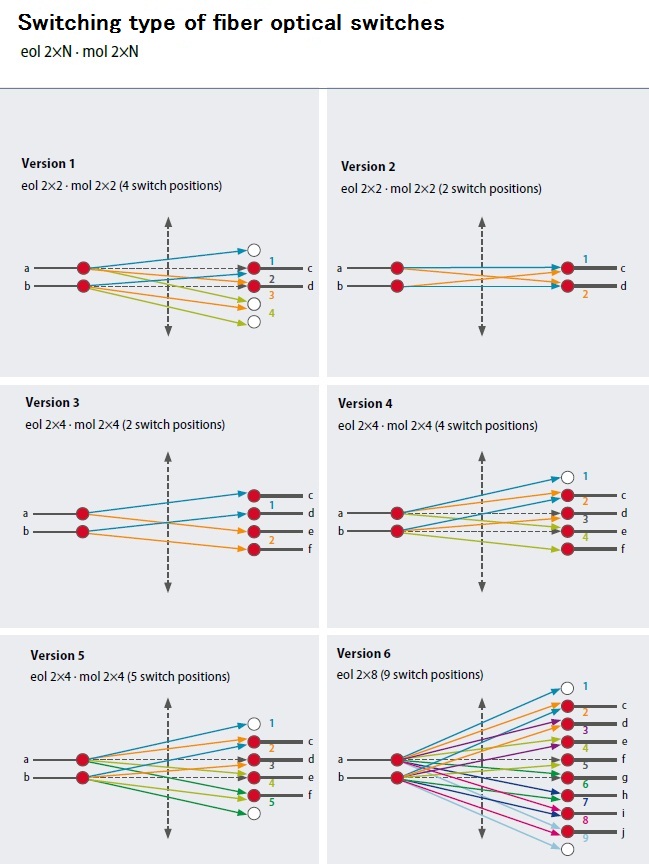

- 2xNスイッチの場合のスイッチタイプ（こちらをご覧ください）
