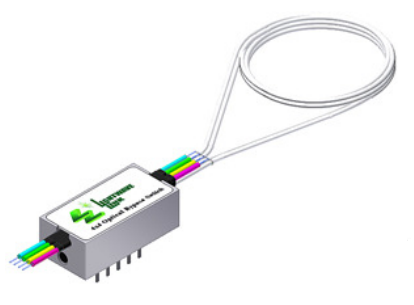

4×4 プリズムタイプ メカニカル光スイッチ(バイパス)は、角度のついた表面にファイバーtoファイバー技術を使用して、超低損失とクロストークを実現します。バイパス状態で前提側の接続性が要求されないすべての双方向保護スイッチングアプリケーションに適しています。コンパクトでコストパフォーマンスに優れたこの光スイッチは、ネットワーク上で優れたパフォーマンスを発揮します。 また、RoHSに完全準拠しています。
■特徴・コンパクトサイズ ■用途・IPSインターフェイスカードまたは外部バイパスユニット |
 |
光スイッチとは？| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1630 | 850/1300 | ||||
| 挿入損失(ストレート) | dB | – | – | 1.0 | – | – | 0.5 |
| 挿入損失(バイパス) | dB | – | – | 2.0 | – | – | 1.0 |
| リターンロス | dB | – | -50 | – | – | – | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| WDL | dB | – | – | 0.3 | – | – | – |
| クロストーク | dB | – | -80 | – | – | -80 | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| スイッチングスピード | ms | – | – | 5 | – | – | 5 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電流 | mA | ラッチ:40±10%、ノンラッチ:28±10% | |||||
| 動作電圧 | VDC | 4.5 | 5.0 | 5.5 | 4.5 | 5.0 | 5.5 |
| 消費電力 | mW | ラッチ:200±10%、ノンラッチ:140±10% | |||||
| 耐久性 | 回 | 3×107 | – | – | 3×107 | – | – |
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| 保管湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| サイズ | mm3 | 7.6x11x22.6 | |||||
| リングサイズ | cm | ≧ 4 | |||||
| 重量 | g | 10 | |||||
| メーカ | Lightwave Link | ||||||

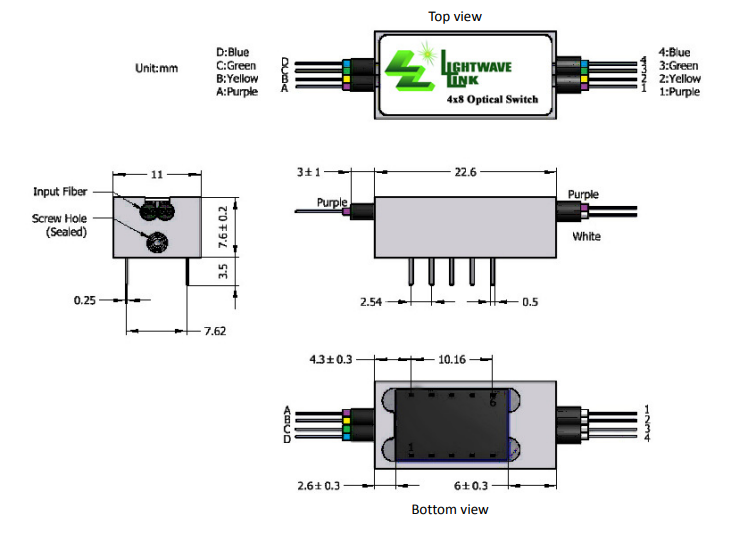

■パッケージ

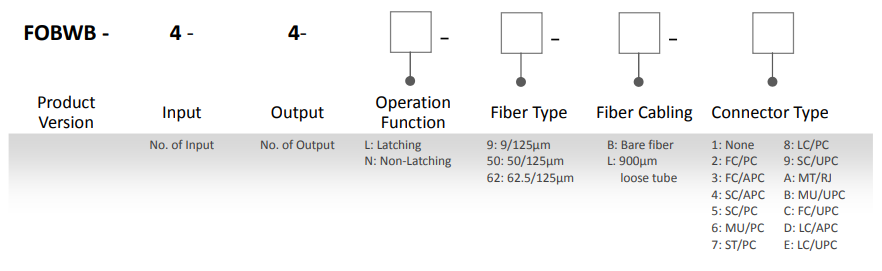

■注文方法
