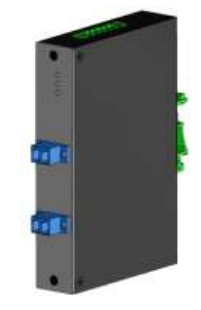

2×2 BiDi 産業用バイパス 光ネットワークスイッチは、角度のついた表面にファイバーtoファイバー技術を使用して、超低損失とクロストークを実現します。1ギガ/10ギガビットイーサネットネットワーク用の外部光バイパスボックスで、ネットワークの保全性を確保するためにネットワーク障害から保護します。これは、バイパス状態で接続性が要求されないすべての双方向保護スイッチングアプリケーションに適しています。本製品は、ネットワーク上手優れた性能を発揮するだけではなく、コスト面でも優れております。また、RoHSに完全準拠しています。
|
■特徴 ■用途 |
 |
■仕様
| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1630 | 850/1300 | ||||
| 挿入損失(ストレート) | dB | – | 0.5 | 1.0 | – | 0.4 | 0.8 |
| 挿入損失(バイパス) | dB | – | 0.8 | 1.6 | – | 0.6 | 1.3 |
| リターンロス | dB | – | -50 | – | – | – | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| WDL | dB | – | – | 0.3 | – | – | – |
| クロストーク | dB | – | -80 | – | – | -80 | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電流 | mA | 150±10% | |||||
| 動作電圧 | VDC | 12 ~ 48 | |||||
| 消費電力 | mW | 750±10% | |||||
| EMI認証 | FCC Class B | ||||||
| 耐久性 | 回 | 3×107 | – | – | 3×107 | – | – |
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| 保管湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| サイズ | mm3 | 26x95x140 | |||||
| 重量 | g | 510 | |||||
| メーカ | Lightwave Link | ||||||

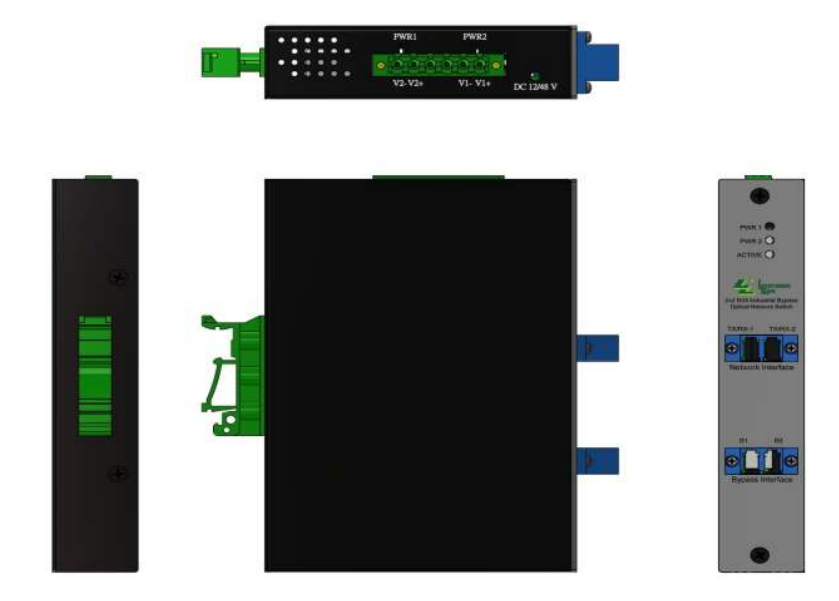

■パッケージ

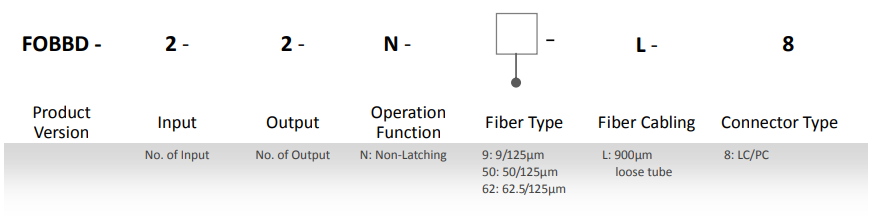

■注文方法
