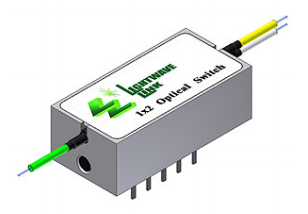

1×2 プリズムタイプ メカニカル光スイッチは、光ファイバー通信ネットワークおよび測定機器に使用するように設計され、光ファイバ伝送ラインの光パワーを選択的に送信、リダイレクト、またはブロックする2つのポートで構成されています。2つの状態を選択または変更するために作動されます。ラッチングタイプでは、状態を変更するために、≧20msecの持続時間を有する電気パルス幅のみをとり、その結果、光スイッチを動作させるためのエネルギー消費を低く抑えることができます。 また、RoHSに完全準拠しています。
■特徴・コンパクトサイズ ■用途・光ネットワークの保護と修復 |
 |
光スイッチとは？| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1630 | 850/1300 | ||||
| 挿入損失 | dB | – | 0.5 | 1.0 | – | 0.3 | 0.6 |
| リターンロス | dB | – | -50 | – | – | – | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| WDL | dB | – | – | 0.3 | – | – | – |
| クロストーク | dB | – | -80 | – | – | -80 | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| スイッチングスピード | ms | – | – | 3.5 | – | – | 3.5 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電圧 | VDC | 4.5 | 5.0 | 5.5 | 4.5 | 5.0 | 5.5 |
| 消費電力 | mW | ラッチ:200±10%、ノンラッチ:140±10% | |||||
| 耐久性 | 回 | 3×107 | – | – | 3×107 | – | – |
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 85 | 5 | – | 85 |
| 保管湿度 | %RH | 5 | – | 85 | 5 | – | 85 |
| サイズ | mm3 | 7.6x11x22.6 | |||||
| 重量 | g | 10 | |||||
| メーカ | Lightwave Link | ||||||
■パッケージ

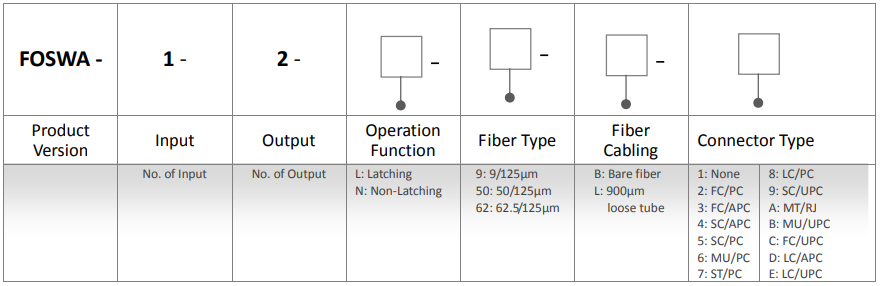

■注文方法
